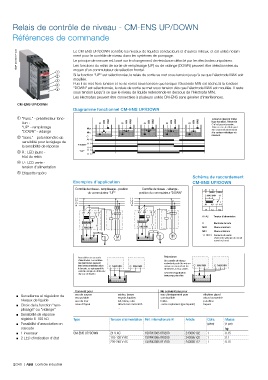

Relais de contrôle de niveau - CM-ENS UP/DOWN

Références de commande

1SVR 430 851 F1200 Le CM-ENS UP/DOWN contrôle les niveaux de liquides conducteurs et d'autres milieux, et est utilisé notam-
ment pour le contrôle de niveau dans les systèmes de pompage.
Le principe de mesure est basé sur le changement de résistance détecté par les électrodes unipolaires.
Les fonctions du relais de sortie de remplissage (UP) ou de vidange (DOWN) peuvent être sélectionnées au
moyen d'un commutateur de sélection frontal.
Si la fonction "UP" est sélectionnée, le relais de sortie se met sous tension jusqu'à ce que l'électrode MAX soit
mouillée.
Puis il se met hors tension et ne se remet sous tension que lorsque l'électrode MIN est sèche.Si la fonction
"DOWN" est sélectionnée, le relais de sortie se met sous tension dès que l'électrode MAX est mouillée. Il reste
sous tension jusqu'à ce que le niveau de liquide redescende en dessous de l'électrode MIN.
Les électrodes peuvent être connectées à plusieurs unités CM-ENS sans générer d'interférences.
CM-ENS UP/DOWN
Diagramme fonctionnel CM-ENS UP/DOWN
➀ "Func." - présélecteur fonc- Lorsqu'un réservoir métal-
tion : lique est utilisé, l'électrode
C n'est pas nécessaire.
"UP" - remplissage Max. Dans ce cas, le câble peut
"DOWN" - vidange Min. être connecté directement
à la surface métallique du
réservoir.
➁ "Sens." - potentiomètre de C A1-A2
sensibilité pour le réglage de 11-14
la sensibilité de réponse "DOWN" 11-12
➂ R : LED jaune - "UP" 11-14
11-12
état du relais
➃ U : LED verte -
tension d'alimentation
➄ Étiquette repère
Schéma de raccordement
Exemples d'application CM-ENS UP/DOWN
Contrôle de niveau - remplissage - position Contrôle de niveau - vidange - A1 11
du commutateur "UP" position du commutateur "DOWN" C MAX MIN
C MAX MIN 11
A1 A2 12 14
14 12 A2
A1-A2 Tension d'alimentation
C Électrode de terre
MAX Niveau maximum
MIN Niveau minimum
11-12/14 Contacts de sortie -
choix entre principe de circuit
ouvert ou fermé

Association en cascade Redondance
d'électrodes. Les entrées Un contrôle de niveau
des électrodes peuvent redondant peut être mis en
être interconnectées selon oeuvre en connectant les
le besoin, ce qui garantit le électrodes à deux unités.
contrôle simple de différents
niveaux de liquide. Ceci rend l'application
beaucoup plus sûre.
Convient pour Ne convient pas pour
■ Surveillance et régulation de eau de source acides, bases eau chimiquement pure éthylène glycol
alcool concentré
engrais liquides
eau potable
combustible
niveaux de liquide eau de mer lait, bière, café huiles paraffine
■ Choix de la fonction "rem- eaux d'égout alcool non concentré zones explosives (gaz liquide) laques
...
...
plissage" ou "vidange"
■ Sensibilité de réponse
réglable 5-100 kΩ Type Tension d'alimentation Réf. internationale @ Article Colis. Masse
■ Possibilité d'association en (pièce) (1 pce)
cascade kg
■ 1 inverseur CM-ENS UP/DOWN 24 V AC 1SVR430851R9200 243085192 1 0.15
■ 2 LED d'indication d'état 110-130 V AC 1SVR430851R0200 243085102 1 0.1
220-240 V AC 1SVR430851R1200 243085112 1 0.15

2/240 | ABB Contrôle industriel
