P. 282

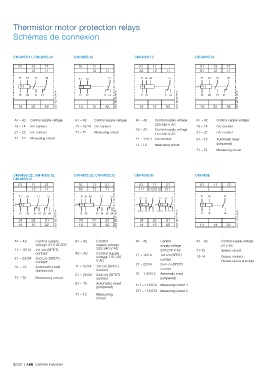

Thermistor motor protection relays

       Schémas de connexion




       CM-MSS.11, CM-MSS.21       CM-MSS.12                  CM-MSS.13                  CM-MSS.31

         A1    13    21             A1    11                   A1    11                   A1    13    21
               T2    T1                   T2    T1             A3    T2    T1             S1    T2    T1
         T1  A1  14  22                          11             T1 A1 A3    11            T1  A1  14  22
                                    T1  A1
          ϑ                          ϑ                          ϑ                       S1  ϑ
                          2CDC 252 018 F0014         2CDC 252 022 F0014         2CDC 252 020 F0014         2CDC 252 047 F0014
         T2  A2  13  21             T2  A2     12 14           T2  A2     12 14           T2  A2  13  21

         14    22    A2             14    12    A2             14    12    A2             14    22    A2


        A1 – A2  Control supply voltage  A1 – A2  Control supply voltage  A1 – A2  Control supply voltage   A1 – A2  Control supply voltage
        13 – 14  n/o contact      11 – 12/14  c/o contact             220-240 V AC      13 – 14  n/o contact
                                                             A2 – A3  Control supply voltage
        21 – 22  n/c contact      T1 – T2  Measuring circuit                            21 – 22  n/c contact
                                                                      110-130 V AC
        T1 – T2  Measuring circuit                           11 – 12/14  c/o contact    S1 – T2  Automatic reset
                                                             T1 – T2  Measuring circuit          (jumpered)
                                                                                        T1 – T2  Measuring circuit





       CM-MSS.22, CM-MSS.32,      CM-MSS.23, CM-MSS.33       CM-MSS.51                  CM-MSE
       CM-MSS.41
         A1    11    21             A1    11    21             A1    11    21             A1    T1    T2
               T2    T1             A3    T2    T1            1T1  1T2/2T2  2T1
          T1  A1  11  21             T1 A1 A3  11  21                                     T1  A1    13
                                                               1T1  A1  11  2T1  A1  21
        S1  ϑ                     S1  ϑ                      S1  ϑ    S1  ϑ                ϑ

          T2  A2  12 14  22  24     T2  A2  12 14  22 24      1T2/2T2  A2  12  14  1T2/2T2  A2  22  24  T2  A2  14
         24    22    S1   2CDC 252 019 F0014  24  22  S1  2CDC 252 021 F0014  24  22  S1  2CDC 252 017 F0014  1SVC 110 000 F0140
         14    12    A2             14    12    A2             14    12    A2             13    14    A2


        A1 – A2  Control supply   A1 – A2   Control          A1 – A2    Control         A1 – A2    Control supply voltage
                 voltage 24 V AC/DC         supply voltage              supply voltage             24 V AC
        11 – 12/14  1st c/o (SPDT)          220-240 V AC                220-240 V AC    T1-T2      Sensor circuit
                 contact          A2 – A3   Control supply   11 – 12/14  1st c/o (SPDT)
        21 – 22/24  2nd c/o (SPDT)          voltage 110-130             contact         13-14      Output contact -
                 contact                    V AC             21 – 22/24  2nd c/o (SPDT)            Closed circuit principle
        S1 – T2  Automatic reset  11 – 12/14  1st c/o (SPDT)            contact
                 (jumpered)                 contact
                                  21 – 22/24  2nd c/o (SPDT)   S1 – 1T2/2T2  Automatic reset
        T1 – T2  Measuring circuit          contact                     (jumpered)
                                  S1 – T2   Automatic reset   1T1 – 1T2/2T2  Measuring circuit 1
                                            (jumpered)
                                                             2T1 – 1T2/2T2  Measuring circuit 2
                                  T1 – T2   Measuring
                                            circuit
















         2/228  |  ABB  Contrôle industriel
