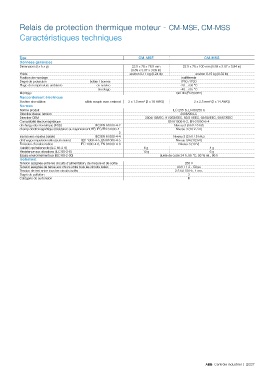

Relais de protection thermique moteur - CM-MSE, CM-MSS Relais de protection thermique moteur - CM-MSE, CM-MSS

Caractéristiques techniques Caractéristiques techniques

Type CM-MSE CM-MSS
Données générales
Dimensions (l x h x p) 22.5 x 78 x 78.5 mm 22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
(0.89 x 3.07 x 3.09 in)
Poids environ 0.11 kg (0.24 lb) environ 0.15 kg (0.33 lb)
Position de montage indifférente
Degré de protection boîtier / bornes IP50 / IP20
Plage de température ambiante en service -20...+60 °C
stockage -40...+85 °C
Montage rail DIN (EN 50022)
Raccordement électrique
Section des câbles câble souple avec embout 2 x 1.5 mm (2 x 16 AWG) 2 x 2.5 mm (2 x 14 AWG)
2
2
Normes
Norme produit IEC 255-6, EN 60255-6
Directive Basse Tension 2006/95/EC
Directive CEM 2004/108/EC, 91/263/EEC, 92/31/EEC, 93/68/EEC, 93/67/EEC
Compatibilité électromagnétique EN 61000-6-2, EN 61000-6-4
décharge électrostatique (ESD) IEC/EN 61000-4-2 Niveau 3 (6 kV / 8 kV)
champ électromagnétique (résistance au rayonnement HF) IEC/EN 61000-4- Niveau 3 (10 V / m)
3
transitoires rapides (rafale) IEC/EN 61000-4-4 Niveau 3 (2 kV / 5 kHz)
décharges impulsionnelles (surtension) IEC 1000-4-5, EN 61000-4-5 Niveau 3/4 (1/2 kV)
Émission d'ondes radios IEC 1000-4-6, EN 61000-4-6 Niveau 3 (10 V)
Fiabilité opérationnelle (IEC 68-2-6) 6 g 4 g
Résistance aux vibrations (IEC 68-2-6) 10 g 6 g
Essais environnementaux (IEC 68-2-30) durée de cycle 24 h, 55 °C, 93 % rel., 96 h
Isolement
Tension assignée entre les circuits d'alimentation, de mesure et de sortie 250 V
Tension assignée de tenue aux chocs entre tous les circuits isolés 4 kV / 1.2 - 50 µs
Tension de test entre tous les circuits isolés 2.5 kV, 50 Hz, 1 mn.
Degré de pollution 3
Catégorie de surtension III

ABB Contrôle industriel | 2/227
