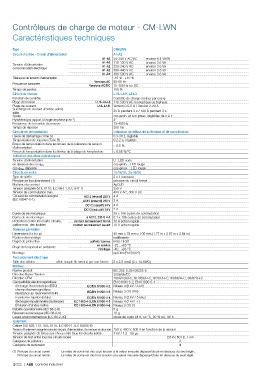

Contrôleurs de charge de moteur - CM-LWN

Caractéristiques techniques

Type CM-LWN
Circuit d'entrée - Circuit d'alimentation A1-A2
A1-A2 24-240 V AC/DC environ 8.4 VA/W
A1-A2 110-130 V AC environ 3.6 VA
Tension d'alimentation A1-A2 220-240 V AC environ 3.6 VA
consommation électrique
A1-A2 380-440 V AC environ 3.6 VA
A1-A2 480-500 V AC environ 3.6 VA
Tolérance de tension d'alimentation -15 %...+10 %
Versions AC 50-60 Hz
Fréquence assignée
Versions AC/DC 15-400 Hz ou DC
Temps de service 100 %
Circuit de mesure L1/L-L1/K-L2-L3
Fonction de contrôle Contrôle de charge moteur par cos φ
Plage de tension L1/K-L2-L3 110-500 V AC monophasé ou triphasé
Plage de courant L1/L-L1/K Version 0.5-5 A / Version 2-20 A
Surcharge de courant d'entrée admis- 25 A pendant 3 s / 100 A pendant 3 s
sible
Seuils cos φmin. et cos φmax. réglables de 0 à 1
Hystérésis (par rapport à l'angle de phase φ en °) 4°
Fréquence de la tension de mesure 15-400 Hz
Temps de réponse 300 ms
Circuits de temporisation indication de défaut de surtension et de sous-tension
Heure de démarrage (Time S) 0.3-30 s, réglable
Temporisation de réponse (Time R) 0.2-2 s, réglable
Erreur de temporisation dans les limites de la tolérance de tension ≤ 0.5 %
d'alimentation
Erreur de temporisation dans les limites de la plage de température ≤ 0.06 %/°C
Indication des états opérationnels
Tension d'alimentation U : LED verte
cos φmin. : LED rouge
en dessous de cos φ min.
cos φ max. dépassé cos φmax. : LED rouge
Circuits de sortie 15-16/18, 25-26/28
Type de sortie 2 x 1 inverseur
Principe de fonctionnement (1) principe du circuit fermé
Matériau du contact AgCdO
Tension assignée (VDE 0110, IEC 664-1, IEC 947-1) 250 V
Tension de commutation max. 400 V AC, 300 V DC
Courant de commutation assigné AC12 (résistif) 230 V 4 A
(IEC 60947-5-1) AC15 (inductif) 230 V 3 A
DC12 (résistif) 24 V 4 A
DC13 (inductif) 24 V 2 A
Durée de vie mécanique 30 x 106 cycles de commutation
Durée de vie électrique à AC12, 230 V, 4 A 0.1 x 106 cycles de commutation
Protection contre les courts-circuits, contact normalement fermé 10 A action rapide
calibre max. des fusibles contact normalement ouvert 10 A action rapide
Données générales
Dimensions (l x h x p) 45 mm x 78 mm x 100 mm (1.77 in x 3.07 in x 3.94 in)
Position de montage indifférente
Degré de protection coffret / bornes IP50 / IP20
en service -25...+65 °C
Plage de température ambiante
stockage -40...+85 °C
Montage rail DIN (EN 50022)
Raccordement électrique
Taille des câbles câble souple fin terminé par une ferrule 2 x 2.5 mm2 (2 x 14 AWG)
Normes
Norme produit IEC 255-6, EN 60255-6
Directive Basse Tension 2006/95/EC
Directive CEM 2004/108/EC, 91/263/EEC, 92/31/EEC, 93/68/EEC, 93/67/EEC
Compatibilité électromagnétique EN 61000-6-2, EN 61000-6-4
décharge électrostatique (ESD) IEC/EN 61000-4-2 Niveau 3 (6 kV / 8 kV)
champ électromagnétique IEC/EN 61000-4-3 Niveau 3 (10 V/m)
(résistance au rayonnement HF)
transitoires rapides (rafale) IEC/EN 61000-4-4 Niveau 3 (2 kV / 5 kHz)
décharges impulsionnelles (surtension) IEC 1000-4-5, EN 61000-4-5 Niveau 4 (2 kV L-L)
Émission d'ondes radios IEC 1000-4-6, EN 61000-4-6 Niveau 3 (10 V)
Fiabilité opérationnelle (IEC 68-2-6) 5 g
Résistance mécanique (IEC 68-2-6) 10 g
Essais environnementaux (IEC 68-2-30) durée de cycle 24 h, 55 °C, 93 % rel., 96 h
Isolement
Calibre (HD 625.1 S1, VDE 0110, IEC 664-1, IEC 60255-5)
Tension d'isolement assignée entre les circuits d'alimentation, de mesure et de sortie 250 V, 400 V, 500 V en fonction de la version
Tension assignée de tenue aux chocs entre tous les circuits isolés 4 kV / 1.2 - 50 µs
Tension de test entre tous les circuits isolés 2.5 kV, 50 Hz, 1 mn
Catégorie de pollution 3
Catégorie de surtension III

(1) Principe du circuit ouvert : Le relais de sortie est mis sous tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
Principe du circuit fermé : Le relais de sortie est mis hors tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
