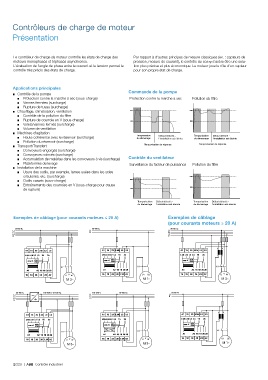

Contrôleurs de charge de moteur

Présentation

Le contrôleur de charge de moteur contrôle les états de charge des Par rapport à d'autres principes de mesure classiques (ex. : capteurs de
moteurs monophasés et triphasés asynchrones. pression, mesure de courant), le contrôle du cos φ s'avère être une solu-
L'évaluation de l'angle de phase entre le courant et la tension permet le tion plus précise et plus économique. Le moteur joue le rôle d'un capteur
contrôle très précis des états de charge. pour son propre état de charge.

Applications principales
■ Contrôle de la pompe Commande de la pompe
■ Protection contre la marche à sec (sous-charge) Protection contre la marche à sec Pollution du filtre
■ Vannes fermées (surcharge)
■ Rupture de tuyau (surcharge)
■ Chauffage, climatisation, ventilation
■ Contrôle de la pollution du filtre
■ Rupture de courroie en V (sous-charge)
■ Volets/vannes fermés (surcharge)
■ Volume de ventilation
■ Machines d'agitation
■ Haute cohérence avec le réservoir (surcharge) Temporisation Défaut détecté - Temporisation Défaut détecté -
du démarrage
du démarrage
l'installation est éteinte
l'installation est éteinte
■ Pollution du réservoir (surcharge)
■ Transport/Transfert Temporisation de réponse Temporisation de réponse
■ Convoyeurs engorgés (surcharge)
■ Convoyeurs coincés (surcharge)
■ Accumulation de matériau dans les convoyeurs à vis (surcharge) Contrôle du ventilateur
■ Plateformes de levage Surveillance du facteur de puissance Pollution du filtre
■ Installation de la machine
■ Usure des outils, par exemple, lames usées dans les scies
circulaires, etc. (surcharge)
■ Outils cassés (sous-charge)
■ Entraînements des courroies en V (sous-charge pour cause
de rupture)
Temporisation Défaut détecté - Temporisation Défaut détecté -
du démarrage l'installation est éteinte du démarrage l'installation est éteinte

Exemples de câblage (pour courants moteurs ≤ 20 A) Exemples de câblage
(pour courants moteurs ≥ 20 A)
50-60 Hz 50-60 Hz 50-60 Hz
L1 L1 L1
L2 N L2
L3 L3
N N
k K
l L

K1 K1 K1
U V W U1 U2 U V W
M 3~ M 1~ M 3~

50-60 Hz 110-500 V, 15-400 Hz 110-240 V 15-400 Hz 50-60 Hz
L1 ~ L1 L1
L2 L2 N
L3 ~ L3
N
k K
l L

DC
K1 AC K1 K1
U V W U V W U1 U2
M 3~ M 3~ M 1~

2/220 | ABB Contrôle industriel
