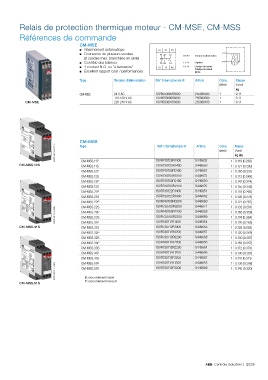

Relais de protection thermique moteur - CM-MSE, CM-MSS  Relais de protection thermique moteur - CM-MSE, CM-MSS

 Présentation, tableau de sélection  Références de commande

                                    CM-MSE
                                    n   Réarmement automatique                    A1-A2     Tension d'alimentation
           2CDC 251 012 F0b03       n   Contrôle des bilames                      T1-T2  Capteur
                                    n   Connexion de plusieurs sondes
                                      (6 sondes max. branchées en série)
                                    n   1 contact N.O. ou "à fermeture"
                                                                                        Contact de sortie -
                                                                                  13-14
                                                                                        Principe du circuit

                                    n   Excellent rapport coût / performances
                                    Type            Tension d'alimentation  Réf. Internationale @  fermé  Colis.  Masse
                                                                                        Article
                                                                                                   (pièce)  (1 pce)
                                                                                                          kg
                                    CM-MSE          24 V AC           1SVR550805R9300   255080593  1      0.11
                                                    110-130 V AC      1SVR550800R9300   255080093  1      0.11
            CM-MSE                                  220-240 V AC      1SVR550801R9300   255080193  1      0.11






                                    CM-MSS                             Réf. Internationale @  Article  Colis.  Masse
                         2CDC 251 004 V0014                                                        (pièce)  (1 pce)
                                    Type
                                                                                                         kg (lb)

          CM-MSS.12S                 CM-MSS.11P                       1SVR740720R1400   S449652         1 0.119 (0.263)
                                                                      1SVR730720R1400
                                                                                        S449663
                                     CM-MSS.11S
                                                                                                        1 0.127 (0.280)
                                     CM-MSS.12P                       1SVR740700R0100   S449661         1 0.105 (0.231)
                                     CM-MSS.12S                       1SVR730700R0100   S449672         1 0.113 (0.249)
                                     CM-MSS.13P                       1SVR740700R2100   S449659         1 0.147 (0.324)
                                     CM-MSS.13S                       1SVR730700R2100   S449670         1 0.155 (0.342)
                                     CM-MSS.21P                       1SVR740722R1400   S449651         1 0.118 (0.260)
                                     CM-MSS.21S                       1SVR730722R1400   S449662         1 0.126 (0.278)
                                     CM-MSS.22P                       1SVR740700R0200   S449660         1 0.121 (0.267)
                                                                                        S449671
                                                                      1SVR730700R0200
                                     CM-MSS.22S
                                                                                                        1 0.132 (0.291)
                         2CDC 251 013 V0014  CM-MSS.23P               1SVR740700R2200   S449658         1 0.163 (0.359)
                                                                                        S449669
                                                                      1SVR730700R2200
                                     CM-MSS.23S
                                                                                                        1 0.174 (0.384)
                                                                                        S449665
          CM-MSS.41S                 CM-MSS.31P                       1SVR740712R1400   S449654         1 0.120 (0.265)
                                                                      1SVR730712R1400
                                     CM-MSS.31S
                                                                                                        1 0.128 (0.282)
                                     CM-MSS.32P                       1SVR740712R0200   S449657         1 0.120 (0.265)
                                     CM-MSS.32S                       1SVR730712R0200   S449668         1 0.130 (0.287)
                                     CM-MSS.33P                       1SVR740712R2200   S449653         1 0.162 (0.357)
                                     CM-MSS.33S                       1SVR730712R2200   S449664         1 0.172 (0.379)
                                     CM-MSS.41P                       1SVR740712R1200   S449656         1 0.130 (0.287)
                                     CM-MSS.41S                       1SVR730712R1200   S449667         1 0.141 (0.311)
                                                                                        S449655
                                                                      1SVR740712R1300
                                     CM-MSS.51P
                                                                                                        1 0.135 (0.298)
                         2CDC 251 014 V0014  CM-MSS.51S               1SVR730712R1300   S449666         1 0.145 (0.320)
                                       P: raccordement ressort
          CM-MSS.51S                   S: raccordement vissé
















                                                                                            ABB  Contrôle industriel  |  2/225
