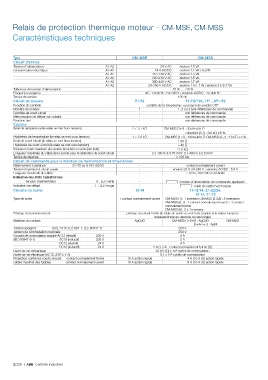

Relais de protection thermique moteur - CM-MSE, CM-MSS

Caractéristiques techniques

Type CM-MSE CM-MSS
Circuit d'entrée
Tension d'alimentation - A1-A2 24 V AC environ 1.5 VA
consommation électrique A1-A2 24 V AC/DC environ 1.1 VA / 0.6 W
A1-A2 110-130 V AC environ 1.5 VA
A1-A2 220-240 V AC environ 1.5 VA
A1-A2 380-440 V AC environ 1.7 VA
A1-A2 24-240 V AC/DC environ 1.4-1.7 W / environ 3.5-5.7 VA
Tolérance de tension d'alimentation -15 % ... +10 %
Fréquence assignée AC : 50-60 Hz, 24-240 V ; versions AC/DC : 15-400 Hz
Temps de service 100 %
Circuit de mesure T1-T2 T1-T2/T2x, 1T1...6T1-T2
Fonction de contrôle contrôle de la température au moyen de sondes CTP
Nombre de sondes 1 1, 2 ou 3 (voir références de commande)
Contrôle de court-circuit - voir références de commande
Mémorisation de défaut non volatile - voir références de commande
Fonction test - voir références de commande
Capteur
Seuil de température (le relais se met hors tension) 2.7-3.7 kΩ CM-MSS (1+2) : 3050±550 Ω
CM-MSS (3-7) : 3.6 kΩ ±5 %
Hystérésis de température (le relais se met sous tension) 1.7-2.3 kΩ CM-MSS (1+2) : 1900±400 Ω CM-MSS (3-7) : 1.6 kΩ ±5 %
Seuil de court-circuit (le relais se met hors tension) < 20 Ω
Hystérésis de court-circuit (le relais se met sous tension) > 40 Ω
Résistance totale maximum des sondes branchées en série (état froid) ≤1.5 kΩ
Longueur maximale du câble de la sonde pour la détection de court-circuit 2 x 100 m à 0.75 mm , 2 x 400 m à 2.5 mm 2
2
Temps de réponse < 100 ms
Circuit de commande pour la fonction de mémorisation et d'hystérésis
Réarmement à distance S1-T2 ou S1/X1-S2/X2 - contact normalement ouvert
Tension maximum à circuit ouvert - environ 25 V, 24-240 V ; versions AC/DC : 5.5 V
Longueur maximale du câble - ≤ 50 m, 100-200 m si blindé
Indication des états opérationnels
Tension d'alimentation U : LED verte - V : tension d'alimentation de commande appliquée
Indication de défaut F : LED rouge - V : relais de sortie hors tension
Circuits de sortie 13-14 11-12/14, 21-22/24,
13-14, 21-22
Type de sortie 1 contact normalement ouvert CM-MSS (1) : 1 inverseur CM-MSS (2.3,5) : 2 inverseurs
CM-MSS (4, 7) : 1 contact normalement ouvert + 1 contact
normalement fermé
CM-MSS (6) : 2 x 1 inverseur
Principe de fonctionnement principe du circuit fermé (le relais de sortie se met hors tension si la valeur mesurée
dépasse/chute en dessous du seuil réglé)
Matériau du contact AgCdO CM-MSS (1+2+6) : AgCdO CM-MSS
(3+4+5+7) : AgNi
Tension assignée (VDE 0110, IEC 664-1, IEC 60947-1) 250 V
Tension de commutation maximale 250 V
Courant de commutation assigné AC12 (résistif) 230 V 4 A
(IEC 60947-5-1) AC15 (inductif) 230 V 3 A
DC12 (résistif) 24 V 4 A
DC13 (inductif) 24 V 2 A (1.5 A - contact normalement fermé (1))
Durée de vie mécanique 30 (10 (1)) x 10 cycles de commutation
6
Durée de vie électrique (AC12, 230 V, 4 A) 0.1 x 10 cycles de commutation
6
Protection contre les courts-circuits contact normalement fermé 10 A action rapide 4 A (10 A (1)) action rapide
calibre maximal des fusibles contact normalement ouvert 10 A action rapide 6 A (10 A (1)) action rapide
