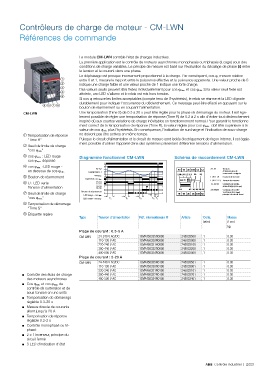

Contrôleurs de charge de moteur - CM-LWN

Références de commande

1SVR 450 335 F0100 Le module CM-LWN contrôle l'état de charges inductives.
La première application est le contrôle de moteurs asynchrones monophasés ou triphasés (à cage) sous des
conditions de charge variables. Le principe de mesure est basé sur l'évaluation du décalage de phase (φ) entre
la tension et le courant dans une phase.
Le déphasage est presque inversement proportionnel à la charge. Par conséquent, cos φ, mesure relative
entre 0 et 1, mesure le rapport entre la puissance effective et la puissance apparente. Une valeur proche de 0
indique une charge faible et une valeur proche de 1 indique une forte charge.
Des valeurs seuils peuvent être fixées individuellement pour cos φ max. et cos φ min. Si la valeur seuil fixée est
atteinte, une LED s'allume et le relais est mis hors tension.

Si cos φ retrouve les limites acceptables (compte tenu de l'hystérésis), le relais se réarme et la LED clignote
durablement pour indiquer l'occurrence du déclenchement. Ce message peut être effacé en appuyant sur le

bouton de réarmement ou en coupant l'alimentation.
CM-LWN Une temporisation (Time S) de 0.3 à 30 s peut être réglée pour la phase de démarrage du moteur. Il est éga-
lement possible de régler une temporisation de réponse (Time R) de 0.2 à 2 s afin d'éviter tout déclenchement
inopiné dû aux courtes variations de charge inévitables en fonctionnement normal. Pour garantir le fonctionne-
ment correct de la temporisation de réponse (Time R), la valeur réglée pour cos φ max. doit être supérieure à la
valeur de cos φ min. plus l'hystérésis. En conséquence, l'indication de surcharge et l'indication de sous-charge
➀ Temporisation de réponse ne doivent pas être actives en même temps.
"Time R" Puisque le circuit d'alimentation et le circuit de mesure sont isolés électriquement de façon interne, il est égale-
ment possible d'utiliser l'appareil dans des systèmes présentant différentes tensions d'alimentation.
➁ Seuil de limite de charge
"cos φ min."
➂ cos φ max. : LED rouge Diagramme fonctionnel CM-LWN Schéma de raccordement CM-LWN
cos φ max. dépassé
➃ cos φ min. : LED rouge -
A1-A2 A1-A2 Tension
en dessous de cos φ min. Courant sur L1 d'alimentation de
commande assignée
➄ Bouton de réarmement cos φ max. L1/K-L1/L Courant de mesure
hystérésis cos φ min. L1/K-L2-L3 Tension de mesure
➅ U : LED verte - 15-18 15-16/18 Contacts de sortie -
15-16
Tension d'alimentation 25-28 25-26/28 sous-charge (cos φ min.)
25-26
Contacts de sortie -
➆ Seuil de limite de charge Bouton de réarmement surcharge (cos φ max.)
principe du circuit fermé
LED rouge - cos φ min.
"cos φ max." LED rouge - cos φ max. T S T R T R T R T S
➇ Temporisation de démarrage
"Time S"
➈ Étiquette repère
Type Tension d'alimentation Réf. internationale @ Article Colis. Masse
(pièce) (1 pce)
kg
Plage de courant : 0.5-5 A
CM-LWN 24-240 V AC/DC 1SVR450335R0000 245033500 1 0.30
110-130 V AC 1SVR450330R0000 245033000 1 0.30
220-240 V AC 1SVR450331R0000 245033100 1 0.30
380-440 V AC 1SVR450332R0000 245033200 1 0.30
480-500 V AC 1SVR450334R0000 245033400 1 0.30
Plage de courant : 2-20 A
CM-LWN 24-240 V AC/DC 1SVR450335R0100 245033501 1 0.30
110-130 V AC 1SVR450330R0100 245033001 1 0.30
220-240 V AC 1SVR450331R0100 245033101 1 0.30
■ Contrôle des états de charge 380-440 V AC 1SVR450332R0100 245033201 1 0.30
des moteurs asynchrones 480-500 V AC 1SVR450334R0100 245033401 1 0.30
■ Cos φ min. et cos φ max. de
contrôle de surtension et de
sous-tension en une unité
■ Temporisation de démarrage
réglable 0.3-30 s
■ Mesure directe de courants
allant jusqu'à 20 A
■ Temporisation de réponse
réglable 0.2-2 s
■ Contrôle monophasé ou tri-
phasé
■ 2 x 1 inverseur, principe du
circuit fermé
■ 3 LED d'indication d'état
