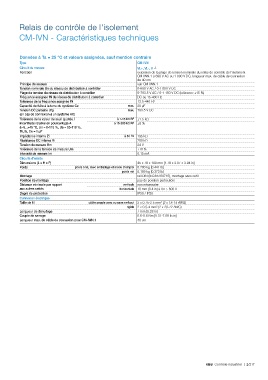

Relais de contrôle de l'isolement

CM-IVN - Caractéristiques techniques

Données à Ta = 25 °C et valeurs assignées, sauf mention contraire
Type CM-IVN
Circuit de mesure VL+, VL-, V
Fonction extension de la plage de tension nominale du relais de contrôle de l'isolement
CM-IWN.1 à 690 V AC ou 1 000 V DC, longueur max. de câble de connexion
de 40 cm
Principe de mesure voir CM-IWN.1
Tension nominale Un du réseau de distribution à contrôler 0-690 V AC / 0-1 000 V DC
Plage de tension du réseau de distribution à contrôler 0-793.5 V AC / 0-1 150 V DC (tolérance +15 %)
Fréquence assignée fN du réseau de distribution à contrôler DC ou 15-400 Hz
Tolérance de la fréquence assignée fN 13.5-440 Hz
Capacité de fuite à la terre du système Ce max. 20 μF
Tension DC parasite Ufg max. 793.5 V DC
(en cas de connexion à un système AC)
Tolérance de la valeur de seuil ajustée / à 1-15 kΩ RF ±1.5 kΩ
incertitude relative en pourcentage A à 15-200 kΩ RF ±8 %
à -5...+45 °C, Un = 0-115 %, Us = 85-110 %,
fN, fs, Ce = 1 μF
Impédance interne Zi à 50 Hz 195 kΩ
Résistance DC interne Ri 200 kΩ
Tension de mesure Um 24 V
Tolérance de la tension de mesure Um +10 %
Intensité de mesure Im 0.15 mA
Circuits d'entrée
Dimensions (L x H x P) 45 x 78 x 100 mm [1.78 x 3.07 x 3.94 in]
Poids poids brut, avec emballage et mode d'emploi 0.200 kg [0.441 lb]
poids net 0.169 kg [0.373 lb]
Montage rail DIN (IEC/EN 60715), montage sans outil
Position de montage pas de position particulière
Distance minimale par rapport verticale non nécessaire
aux autres unités horizontale 10 mm [0.4 in] à Un > 600 V
Degré de protection IP50 / IP20
Connexion électrique
Taille de fil câble souple avec ou sans embout 2 x 0.75-2.5 mm² (2 x 18-14 AWG)
rigide 2 x 0.5-4 mm² (2 x 20-12 AWG)
Longueur de dénudage 7 mm [0.28 in]
Couple de serrage 0.6-0.8 Nm [5.31-7.08 lb.in]
Longueur max. de câble de connexion pour CM-IWN.1 40 cm
