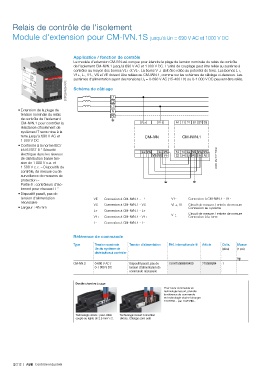

Relais de contrôle de l'isolement

Module d'extension pour CM-IVN.1S jusqu'à Un = 690 V AC et 1000 V DC

Application / fonction de contrôle
Le module d'extension CM-IVN est conçue pour étendre la plage de tension nominale du relais de contrôle
de l'isolement CM-IWN.1 jusqu'à 690 V AC et 1 000 V DC. L'unité de couplage peut être reliée au système à
contrôler au moyen des bornes VL+ et VL-. La borne V doit être reliée au potentiel de terre. Les bornes L+,
V1+, L-, V1-, VS et VE doivent être reliées au CM-IWN.1, comme sur les schémas de câblage ci-dessous. Les
systèmes d'alimentation ayant des tensions U n = 0-690 V AC (15-400 Hz) ou 0-1 000 V DC peuvent être reliés.
2CDC251026V0012 Schéma de câblage

L1
L2
L3
• Extension de la plage de N
tension nominale du relais PE
de contrôle de l'isolement
CM-IWN.1 pour contrôler la VL+ VL- A1 11 21 S1 S2 S3
résistance d'isolement de
systèmes IT sans mise à la
terre jusqu'à 690 V AC et CM-IVN CM-IWN.1
1 000 V DC
• Conforme à la norme IEC/
EN 61557-8 " Sécurité
L- V1-
électrique dans les réseaux L+ V1+ VS VE Vw 12 14 L+ VS V1+ V1-
w A2
22 24 L- KE
de distribution basse ten- 2CDC 252 107 F0009
sion de 1 000 V c.a. et
1 500 V c.c. – Dispositifs de
contrôle, de mesure ou de
surveillance de mesures de
protection –
Partie 8 : contrôleurs d'iso-
lement pour réseaux IT "
• Dispositif passif, pas de
tension d'alimentation VE Connexion à CM-IWN.1 - V1- Connexion à CM-IWN.1 - V1-
nécessaire
• Largeur : 45 mm VS Connexion à CM-IWN.1 - VS VL+, VL- Circuit de mesure / entrée de mesure
Connexion au système
L+ Connexion à CM-IWN.1 - L+
V Circuit de mesure / entrée de mesure
V1+ Connexion à CM-IWN.1 - V1+ Connexion à la terre
L- Connexion à CM-IWN.1 - L-

Référence de commande
Type Tension nominale Tension d'alimentation Réf. internationale @ Article Colis. Masse
Un du système de (pièce) (1 pce)
distribution à contrôler
kg
CM-IVN.S 0-690 V AC / Dispositif passif, pas de 1SVR750669R9400 275066994 1
0-1 000 V DC tension d'alimentation de
commande nécessaire

Double chambre à cage
Pour toute commande en
technologie ressort, prendre
la référence de commande
en technologie vissé et changer
1SVR750... par 1SVR760...

Technologie vissée : pour câble Technologie ressort à insertion
souple ou rigide de 2.5 mm² x 2. directe. Câblage sans outil.
