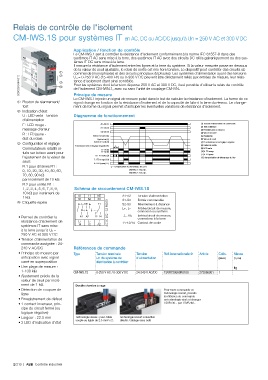

Relais de contrôle de l'isolement

CM-IWS.1S pour systèmes IT en AC, DC ou AC/DC jusqu'à Un = 250 V AC et 300 V DC

Application / fonction de contrôle
Le CM-IWS.1 sert à contrôler la résistance d'isolement conformément à la norme IEC 61557-8 dans des
systèmes IT AC sans mise à la terre, des systèmes IT AC avec des circuits DC reliés galvaniquement ou des sys-
tèmes IT DC sans mise à la terre.
Il mesure la résistance d'isolement entre les lignes et la terre du système. Si la valeur mesurée passe en dessous
de la valeur de seuil ajustable, le relais de sortie est mis hors tension. Le dispositif peut contrôler des circuits de
➀ commande (monophasés) et des circuits principaux (triphasés). Les systèmes d'alimentation ayant des tensions
➁
U n = 0-250 V AC (15-400 Hz) ou 0-300 V DC peuvent être directement reliés aux entrées de mesure, leur résis-
2CDC251009V0012 ➂ tance d'isolement étant ainsi contrôlée.
Pour les systèmes dont la tension dépasse 250 V AC et 300 V DC, il est possible d'utiliser le relais de contrôle
➃
de l'isolement CM-IWN.1, avec ou sans l'unité de couplage CM-IVN.
Principe de mesure
Le CM-IWS.1 injecte un signal de mesure pulsé dans le but de calculer la résistance d'isolement. La forme de ce
➀ Bouton de réarmement/ signal change en fonction de la résistance d'isolement et de la capacité de fuite à la terre du réseau. Le change-
test ment de forme du signal permet d'anticiper les éventuelles variations de résistance d'isolement.
➁ Indication d'état
U : LED verte - tension Diagramme de fonctionnement
d'alimentation
F : LED rouge - A1-A2 (1) (1) Tension d'alimentation de commande
(2) Test à distance
message d'erreur S1-S3 (2) (3) Réinitialisation à distance
S2-S3 (3)
R : LED jaune - Valeur mesurée (4) (4) Valeur mesurée
(5) Hystérésis
état du relais Hystérésis (5) (6) Valeur de seuil
Valeur de seuil (6)
➂ Configuration et réglage Fonctionnement en logique négative (7) (7) Fonctionnement en logique négative
(8) Relais de sortie
Commutateurs rotatifs si- 11-14 (8) t s (9) LED verte
tués sur la face avant pour 11-12 (8) (10) LED rouge
(11) LED jaune
l'ajustement de la valeur de U: LED verte (9) (12) Temporisation de démarrage ts, fixe
seuil : F: LED rouge (10)
R: LED jaune (11)
R.1 pour dizaines R1 : t s = Temporisation de démarrage, fixe (12)
0, 10, 20, 30, 40, 50, 60, CM-IWS.1: 15s min.
CM-IWS.2: 10s min.
70, 80, 90 kW
par incrément de 10 kW
R.2 pour unités R1 :
1, 2, 3, 4, 5, 6, 7, 8, 9, Schéma de raccordement CM-IWS.1S
10 kW par incrément de
1 kW A1 11 KE A1-A2 Tension d'alimentation
S3
S1
S2
➃ Etiquette repère L+ L- KE w 11 S1-S3 Entrée commandée
Réarmement à distance
S2-S3
R < w 2CDC 252 103 F0009 L+, L– Entrée/circuit de mesure,
connexion au système

• Permet de contrôler la A1 A2 12 14 , KE Entrée/circuit de mesure,
connexions à la terre
résistance d'isolement de L+ L- w 11-12/14 Contact de sortie
systèmes IT sans mise 14 12 A2
à la terre jusqu'à U n =
250 V AC et 300 V DC
• Tension d'alimentation de
commande assignée : 24-
240 V AC/DC Références de commande
• Principe de mesure par Type Tension nominale Tension Réf. internationale @ Article Colis. Masse
anticipation avec signal Un du système de d'alimentation (pièce) (1 pce)
carré en superposition distribution à contrôler
• Une plage de mesure : kg
1-100 kW CM-IWS.1S 0-250 V AC / 0-300 V DC 24-240 V AC/DC 1SVR730660R0100 273066001 1
• Ajustement précis de la
valeur de seuil par incré-
ment de 1 kW Double chambre à cage
• Détection de coupure de Pour toute commande en
ligne technologie ressort, prendre
• Enregistrement de défaut la référence de commande
en technologie vissé et changer
• 1 contact inverseur, prin- 1SVR730... par 1SVR740...
cipe du circuit fermé (ou
logique négative)
• Largeur : 22.5 mm Technologie vissée : pour câble Technologie ressort à insertion
• 3 LED d'indication d'état souple ou rigide de 2.5 mm² x 2. directe. Câblage sans outil.
