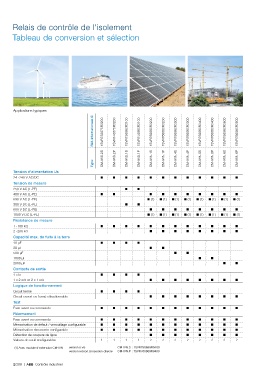

Page 262 - Controle-industriel

Relais de contrôle de l'isolement

Tableau de conversion et sélection

Applications typiques
Réf. internationale @ 1SVR730670R0200 1SVR740670R0200 1SVR730660R0100 1SVR740660R0100 1SVR750660R0200 1SVR760660R0200 1SVR750660R0300 1SVR760660R0300 1SVR750660R0400 1SVR760660R0400 1SVR750660R0500 1SVR760660R0500

CM-IWS.2S CM-IWS.2P CM-IWS.1S CM-IWS.1P CM-IWN.1S CM-IWN.1P CM-IWN.4S CM-IWN.4P CM-IWN.5S CM-IWN.5P CM-IWN.6S CM-IWN.6P
Type

Tension d'alimentation Us
24 -240 V AC/DC ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
Tension de mesure
250 V AC (L-PE) ■ ■
400 V AC (L-PE) ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
690 V AC (L-PE) ■ (1) ■ (1) ■ (1) ■ (1) ■ (1) ■ (1) ■ (1) ■ (1)
300 V DC (L-PE) ■ ■
600 V DC (L-PE) ■ ■ ■ ■ ■ ■ ■ ■
1000 V DC (L-PE) ■ (1) ■ (1) ■ (1) ■ (1) ■ (1) ■ (1) ■ (1) ■ (1)
Résistance de mesure
1 -100 kΩ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
2 -200 kΩ ■ ■ ■ ■ ■ ■ ■ ■
Capacité max. de fuite à la terre
10 μF ■ ■ ■ ■
20 μF ■ ■
500 μF ■ ■
1000 μF ■ ■
2000 μF ■ ■
Contacts de sortie
1 c/o ■ ■ ■ ■
1 x 2 c/o or 2 x 1 c/o ■ ■ ■ ■ ■ ■ ■ ■
Logique de fonctionnement
Circuit fermé ■ ■ ■ ■
Circuit ouvert ou fermé sélectionnable ■ ■ ■ ■ ■ ■ ■ ■
Test
Face avant ou commande ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
Réarmement
Face avant ou commande ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
Mémorisation de défaut / verrouillage configurable ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
Mémorisation rémanente configurable ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
Détection de coupure de ligne ■ ■ ■ ■ ■ ■ ■ ■
Valeurs de seuil configurables 1 1 1 1 2 2 2 2 2 2 2 2
(1) Avec module d'extension CM-IVN version à vis CM-IVN.S : 1SVR750669R9400
version ressort à insertion directe CM-IVN.P : 1SVR760669R9400

2/208 | ABB Contrôle industriel
