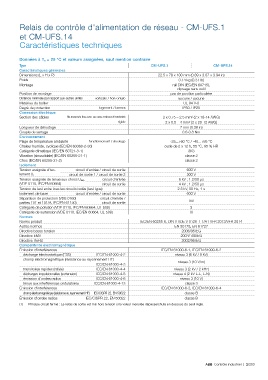

Relais de contrôle d'alimentation de réseau - CM-UFS.1

et CM-UFS.14
Caractéristiques techniques

Données à T a = 25 °C et valeurs assignées, sauf mention contraire
Type CM-UFS.1 CM-UFS.14
Caractéristiques générales
Dimensions (L x H x P) 22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
Poids 0.14 kg (0.31 lb)
Montage rail DIN (IEC/EN 60715),
clipsage sans outil
Position de montage pas de position particulière
Distance minimale par rapport aux autres unités verticale / horizontale aucune / aucune
Matériau du boitier UL 94 V-0
Degré de protection logement / bornes IP50 / IP20
Connexion électrique
Section des câbles fils toronnés fins avec ou sans embout d'extrémité 2 x 0.75 – 2.5 mm² (2 x 18-14 AWG)
rigide 2 x 0.5 – 4 mm² (2 x 20-12 AWG)
Longueur de dénudage 7 mm (0.28 in)
Couple de serrage 0.6-0.8 Nm
Environnement
Plage de température ambiante fonctionnement / stockage -25...+60 °C / -40...+85 °C
Chaleur humide, cyclique (IEC/EN 60068-2-30) cycle de 2 x 12 h, 55 °C, 95 % HR
Catégorie climatique (IEC/EN 60721-3-1) 3K3
Vibration (sinusoïdale) (IEC/EN 60255-21-1) classe 2
Choc (IEC/EN 60255-21-2) classe 2
Isolement
Tension assignée d'iso- circuit d'entrée / circuit de sortie 600 V
circuit de sortie 1 / circuit de sortie 2 300 V
lement U i
Tension assignée de tenue aux chocs U imp circuit d'entrée 6 kV ; 1.2/50 µs
(VDE 0110, IEC/EN 60664) circuit de sortie 4 kV ; 1.2/50 µs
Tension de test entre tous les circuits isolés (test type) 2.5 kV, 50 Hz, 1 s
Isolement de base circuit d'entrée / circuit de sortie 600 V
Séparation de protection (VDE 0160) circuit d'entrée / oui
parties 101 et 101/A, IEC/EN 61140) circuit de sortie
Catégorie de pollution (VDE 0110, IEC/EN 60664, UL 508) 3
Catégorie de surtension (VDE 0110, IEC/EN 60664, UL 508) III
Normes
Norme produit IEC/EN 60255-6, DIN V VDE V 0126-1-1/A1 VFR 2013/VFR 2014
Autres normes EN 50178, EN 61727
Directive basse tension 2006/95/EG
Directive EMV 2004/108/EG
Directive RoHS 2002/95/EG
Compatibilité électromagnétique
Émission d'interférences IEC/EN 61000-6-1, IEC/EN 61000-6-2
décharge électrostatique (ESD) IEC/EN 61000-4-2 niveau 3 (6 kV / 8 kV)
champ électromagnétique (résistance au rayonnement HF) niveau 3 (10 V/m)
IEC/EN 61000-4-3
transitoires rapides (rafale) IEC/EN 61000-4-4 niveau 3 (2 kV / 2 kHz)
décharges impulsionnelles (surtension) IEC/EN 61000-4-5 niveau 4 (2 kV L-L, L-N)
émission d'ondes radios IEC/EN 61000-4-6 niveau 3 (10 V)
tenue aux interférences ondulatoires IEC/EN 61000-4-13 classe 3
Emission d'interférences IEC/EN 61000-6-3, IEC/EN 61000-6-4
champ électromagnétique (résistance au rayonnement HF) IEC/CISPR 22, EN 50022 classe B
Émission d'ondes radios IEC/CISPR 22, EN 50022 classe B
(1) Principe circuit fermé : Le relais de sortie est mis hors tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
