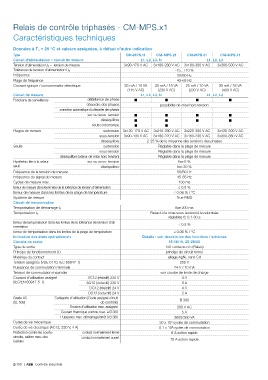

Relais de contrôle triphasés - CM-MPS.x1

Caractéristiques techniques

Données à T a = 25 °C et valeurs assignées, à défaut d'autre indication
Type CM-MPS.11 CM-MPS.21 CM-MPS.31 CM-MPS.41
Circuit d'alimentation = circuit de mesure L1, L2, L3, N L1, L2, L3
Tension d'alimentation U S = tension de mesure 3x90-170 V AC 3x180-280 V AC 3x160-300 V AC 3x300-500 V AC
-15...+10 %
Tolérance de tension d'alimentation U S
Fréquence 50/60 Hz
Plage de fréquence 45-65 Hz
Courant typique / consommation électrique 25 mA / 10 VA 25 mA / 18 VA 25 mA / 10 VA 25 mA / 18 VA
(115 V AC) (230 V AC) (230 V AC) (400 V AC)
Circuit de mesure L1, L2, L3, N L1, L2, L3
Fonctions de surveillance défaillance de phase ■ ■ ■ ■
désordre des phases possibilité de mise hors tension
correction automatique du désordre des phases - - - -
sur ou sous- tension ■ ■ ■ ■
déséquilibre ■ ■ ■ ■
neutre interrompu ■ ■ - -
Plages de mesure surtension 3x120-170 V AC 3x240-280 V AC 3x220-300 V AC 3x420-500 V AC
sous-tension 3x90-130 V AC 3x180-220 V AC 3x160-230 V AC 3x300-380 V AC
déséquilibre 2-25 % de la moyenne des tensions des phases
Seuils surtension Réglable dans la plage de mesure
sous-tension Réglable dans la plage de mesure
déséquilibre (valeur de mise hors tension) Réglable dans la plage de mesure
Hystérésis liée à la valeur sur ou sous- tension fixe 5 %
seuil déséquilibre fixe 20 %
Fréquence de la tension de mesure 50/60 Hz
Fréquence du signal de mesure 45-65 Hz
Cycles de mesure max. 100 ms
Erreur de mesure dans les limites de la tolérance de tension d'alimentation ≤ 0.5 %
Erreur de mesure dans les limites de la plage de température ≤ 0.06 % / °C
Système de mesure True RMS
Circuit de temporisation
Temporisation de démarrage t S fixe 200 ms
Temporisation t V Retard à la mise sous tension/à la retombée
réglables 0; 0.1-30 s
Erreur de temporisation dans les limites de la tolérance de tension d'ali- ≤ 0.5 %
mentation
Erreur de temporisation dans les limites de la plage de température ≤ 0.06 % / °C
Indication des états opérationnels Détails : voir description des fonctions / schémas
Circuits de sortie 15-16/18, 25-26/28
Type de sortie 1x2 contacts c/o (Relais)
Principe de fonctionnement (1) principe de circuit fermé
Matériau du contact alliage AgNi, sans Cd
Tension assignée (VDE 0110, IEC 60947-1) 250 V
Puissance de commutation minimale 24 V / 10 mA
Tension de commutation maximale voir courbe de limite de charge
Courant d'utilisation assigné AC12 (résistif) 230 V 4 A
(IEC/EN 60947-5-1) AC15 (inductif) 230 V 3 A
DC12 (résistif) 24 V 4 A
DC13 (inductif) 24 V 2 A
Grade AC Catégorie d'utilisation (Code assigné circuit B 300
(UL 508) de contrôle)
Tension d'utilisation max. assignée 300 V AC
Courant thermique continu max. à B 300 5 A
Puissance max. démarrage/arrêt à B 300 3600/360 VA
Durée de vie mécanique 30 x 10 cycles de commutation
6
Durée de vie électrique (AC12, 230 V, 4 A) 0.1 x 10 cycles de commutation
6
Protection contre les courts- contact normalement fermé 6 A action rapide
circuits, calibre max. des contact normalement ouvert
fusibles 10 A action rapide
