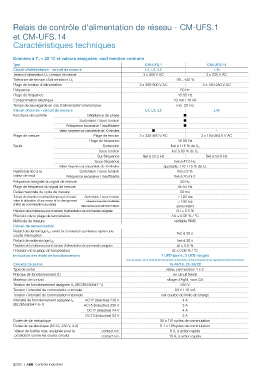

Relais de contrôle d'alimentation de réseau - CM-UFS.1

et CM-UFS.14
Caractéristiques techniques

Données à T a = 25 °C et valeurs assignées, sauf mention contraire
Type CM-UFS.1 CM-UFS.14
Circuit d'alimentaton - circuit de mesure L1, L2, L3 L-N
Tension d'alimentation U S = tension de mesure 3 x 400 V AC 3 x 230 V AC
Tolérance de tension d'alimentation U S -20...+20 %
Plage de tension d'alimentation 3 x 300-500 V AC 3 x 180-280 V AC
Fréquence 50 Hz
Plage de fréquence 45-55 Hz
Consommation électrique 23 mA / 16 VA
Temps de sauvegarde en cas d'alimentation interrompue min. 20 ms
Circuit d'entrée - circuit de mesure L1, L2, L3 L-N
Fonctions de contrôle Défaillance de phase ■
Surtension / sous-tension ■
Fréquence excessive / insuffisante ■
Valeur moyenne sur une période de 10 minutes ■ –
Plage de mesure Plage de tension 3 x 320-460 V AC 3 x 184-264.5 V AC
Plage de fréquence 45-55 Hz
Seuils Surtension fixé à 115 % de U s
Sous-tension fixé à 80 % de U s
Sur-fréquence fixé à 50.2 Hz fixé à 50.6 Hz
Sous-fréquence fixé à 47.5 Hz
Valeur moyenne sur une période de 10 minutes ajustable, 110-115 % de U s
Hystérésis liée à la Surtension / sous-tension fixé à 5 %
valeur de seuil Fréquence excessive / insuffisante fixé à 20 mHz
Fréquence assignée du signal de mesure 50 Hz
Plage de fréquence du signal de mesure 45-55 Hz
Durée maximale du cycle de mesure 50 ms
Temps de réaction maximal (temps qui s'écoule Surtension / sous-tension < 120 ms
entre la détection d'une erreur et le changement Fréquence excessive / insuffisante < 100 ms
d'état de commutation du relais)
Valeur moyenne sur une période de 10 minutes sans retard
Précision de la tolérance pour la tension d'alimentation de commande assignée ∆U ≤ 0.5 %
Précision de la plage de température ∆U ≤ 0.06 % / °C
Méthode de mesure véritable RMS
Circuit de temporisation
Retard de démarrage t S1 avant la connexion au réseau après une
courte interruption fixé à 30 s
Retard de redémarrage t S2 fixé à 30 s
Précision de la tolérance pour la tension d'alimentation de commande assignée ∆t ≤ 0.5 %
Précision de la plage de température ∆t ≤ 0.06 % / °C
Indication des états de fonctionnement 1 LED jaune, 2 LED rouges
pour les détails, voir le mode de fonctionnement, la description du fonctionnement et les diagrammes de fonctionnement
Circuits de sortie 15-16/18, 25-26/28
Type de sortie relais, permutation 1 x 2
Principe de fonctionnement (1) en circuit fermé
Matériau de contact alliage d'AgNi, sans Cd
Tension de fonctionnement assignée U e (IEC/EN 60947-1) 250 V
Tension / intensité de commutation minimale 24 V / 10 mA
Tension / intensité de commutation maximale voir courbe de limite de charge
Intensité de fonctionnement assignée I e AC12 (résistive) 230 V 4 A
(IEC/EN 60947-5-1) AC15 (inductive) 230 V 3 A
DC12 (résistive) 24 V 4 A
DC13 (inductive) 24 V 2 A
Durée de vie mécanique 30 x 10 cycles de commutation
6
Durée de vie électrique (AC12, 230 V, 4 A) 0.1 x 10 cycles de commutation
6
Valeur de fusible max. assignée pour la contact n/c 6 A, à action rapide
protection contre les courts-circuits contact n/o 10 A, à action rapide

2/202 | ABB Contrôle industriel
