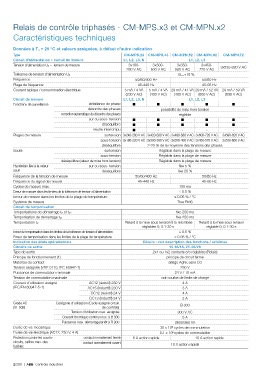

Relais de contrôle triphasés - CM-MPS.x3 et CM-MPN.x2

Caractéristiques techniques

Données à T a = 25 °C et valeurs assignées, à défaut d'autre indication
Type CM-MPS.23 CM-MPS.43 CM-MPN.52 CM-MPN.62 CM-MPN.72
Circuit d'alimentation = circuit de mesure L1, L2, L3, N L1, L2, L3
Tension d'alimentation U S = tension de mesure 3x180- 3x300- 3x350- 3x450- 3x530-820 V AC
280 V AC 500 V AC 580 V AC 720 V AC
Tolérance de tension d'alimentation U S -15...+10 %
Fréquence 50/60/400 Hz 50/60 Hz
Plage de fréquence 45-440 Hz 45-65 Hz
Courant typique / consommation électrique 5 mA / 4 VA 5 mA / 4 VA 29 mA / 41 VA 29 mA / 52 VA 29 mA / 59 VA
(230 V AC) (400 V AC) (480 V AC) (600 V AC) (690 V AC)
Circuit de mesure L1, L2, L3, N L1, L2, L3
Fonctions de surveillance défaillance de phase ■ ■ ■ ■ ■
désordre des phases possibilité de mise hors tension
correction automatique du désordre des phases réglable
sur ou sous- tension ■ ■ ■ ■ ■
déséquilibre ■ ■ ■ ■ ■
neutre interrompu ■ - - - -
Plages de mesure surtension 3x240-280 V AC 3x420-500 V AC 3x480-580 V AC 3x600-720 V AC 3x690-820 V AC
sous-tension 3x180-220 V AC 3x300-380 V AC 3x350-460 V AC 3x450-570 V AC 3x530-660 V AC
déséquilibre 2-25 % de la moyenne des tensions des phases
Seuils surtension Réglable dans la plage de mesure
sous-tension Réglable dans la plage de mesure
déséquilibre (valeur de mise hors tension) Réglable dans la plage de mesure
Hystérésis liée à la valeur sur ou sous- tension fixe 5 %
seuil déséquilibre fixe 20 %
Fréquence de la tension de mesure 50/60/400 Hz 50/60 Hz
Fréquence du signal de mesure 45-440 Hz 45-65 Hz
Cycles de mesure max. 100 ms
Erreur de mesure dans les limites de la tolérance de tension d'alimentation ≤ 0.5 %
Erreur de mesure dans les limites de la plage de température ≤ 0.06 % / °C
Système de mesure True RMS
Circuit de temporisation
fixe 200 ms
Temporisations de démarrage t S et t S2
Temporisation de démarrage t S1 fixe 250 ms
Temporisation t V Retard à la mise sous tension/à la retombée Retard à la mise sous tension
réglables 0; 0.1-30 s réglable 0; 0.1-30 s
Erreur de temporisation dans les limites de la tolérance de tension d'alimentation ≤ 0.5 %
Erreur de temporisation dans les limites de la plage de température ≤ 0.06 % / °C
Indication des états opérationnels Détails : voir description des fonctions / schémas
Circuits de sortie 15-16/18, 25-26/28
Type de sortie 2x1 ou 1x2 contacts c/o réglables (Relais)
Principe de fonctionnement (1) principe de circuit fermé
Matériau du contact alliage AgNi, sans Cd
Tension assignée (VDE 0110, IEC 60947-1) 250 V
Puissance de commutation minimale 24 V / 10 mA
Tension de commutation maximale voir courbe de limite de charge
Courant d'utilisation assigné AC12 (résistif) 230 V 4 A
(IEC/EN 60947-5-1) AC15 (inductif) 230 V 3 A
DC12 (résistif) 24 V 4 A
DC13 (inductif) 24 V 2 A
Grade AC Catégorie d'utilisation (Code assigné circuit B 300
(UL 508) de contrôle)
Tension d'utilisation max. assignée 300 V AC
Courant thermique continu max. à B 300 5 A
Puissance max. démarrage/arrêt à B 300 3600/360 VA
Durée de vie mécanique 30 x 10 cycles de commutation
6
Durée de vie électrique (AC12, 230 V, 4 A) 0.1 x 10 cycles de commutation
6
Protection contre les courts- contact normalement fermé 6 A action rapide 10 A action rapide
circuits, calibre max. des contact normalement ouvert
fusibles 10 A action rapide

2/200 | ABB Contrôle industriel
