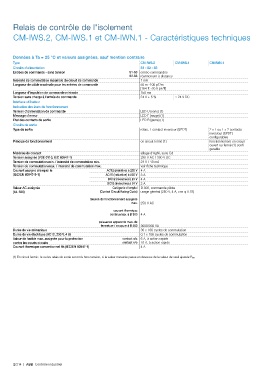

Relais de contrôle de l'isolement

       CM-IWS.2, CM-IWS.1 et CM-IWN.1 - Caractéristiques techniques




       Données à Ta = 25 °C et valeurs assignées, sauf mention contraire
       Type                                                    CM-IWS.2        CM-IWS.1       CM-IWN.1
       Circuits d'alimentation                                 S1 - S2 - S3
       Entrées de commande - sans tension                  S1-S3 entrée commandée
                                                           S2-S3 réarmement à distance
       Intensité de commutation maximale du circuit de commande  1 mA
       Longueur de câble maximale pour les entrées de commande  50 m -100 pF/m
                                                               [164 ft -30.5 pF/ft]
       Longueur d'impulsion de commande minimale               150 ms
       Tension sans charge à l'entrée de commande              24 V ± 5 %      ≤ 24 V DC
       Interface utilisateur
       Indication des états de fonctionnement
       Tension d'alimentation de commande                      LED U (verte) (1)
       Message d'erreur                                        LED F (rouge) (1)
       Etat des contacts de sortie                             LED R (jaune) (1)
       Circuits de sortie
       Type de sortie                                           relais, 1 contact inverseur (SPDT)  2 x 1 ou 1 x 2 contacts
                                                                                              inverseur (SPDT)
                                                                                              configurables
       Principe de fonctionnement                               en circuit fermé (1)          fonctionnement en circuit
                                                                                              ouvert ou fermé (1) confi-
                                                                                              gurable
       Matériau de contact                                      alliage d'AgNi, sans Cd
       Tension assignée (VDE 0110, IEC 60947-1)                 250 V AC / 300 V DC
       Tension de commutation min. / intensité de commutation min.  24 V / 10 mA
       Tension de commutation max. / intensité de commutation max.  voir fiche technique
       Courant assigné d'emploi Ie              AC12 (résistive) à 230 V 4 A
       (IEC/EN 60947-5-1)                       AC15 (inductive) à 230 V 3 A
                                                 DC12 (résistive) à 24 V 4 A
                                                 DC13 (inductive) à 24 V 2 A
       Valeur AC assignée                          Catégorie d'emploi   B 300, commande pilote
       (UL 508)                              (Control Circuit Rating Code) usage général (250 V, 4 A, cos φ 0.75)
                                         tension de fonctionnement assignée
                                                           max. 250 V AC
                                                   courant thermique
                                                  continu max. à B 300 4 A
                                             puissance apparente max. de
                                              fermeture / coupure à B 300 3600/360 VA
       Durée de vie mécanique                                   30 x 106 cycles de commutation
       Durée de vie électrique (AC12, 230 V, 4 A)               0.1 x 106 cycles de commutation
       Valeur de fusible max. assignée pour la protection   contact n/c 6 A, à action rapide
       contre les courts-circuits                      contact n/o 10 A, à action rapide
       Courant thermique conventionnel Ith (IEC/EN 60947-1)     4 A

       (1)  En circuit fermé : le ou les relais de sortie sont mis hors tension, si la valeur mesurée passe en dessous de la valeur de seuil ajustée R an.
