Démarreurs directs, sous enveloppe, I >

DXAF...D - Protection par disjoncteur-moteur associé

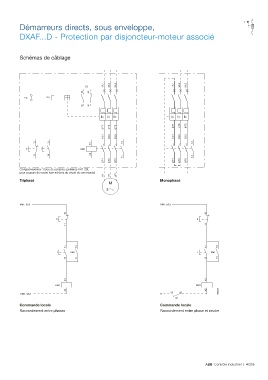

Schémas de câblage

(1) 1/L1 3/L2 5/L3 1/L1 3/L2 5/L3
33 43
PE Q1
34 44

I> I> I> I> I> I>

2/T1 4/T2 6/T3 2/T1 4/T2 6/T3
1/L1 3/L2 5/L3 1/L1 3/L2 5/L3
12 13 A1 13 13
0 I KM1
11 14 A2 14 14
2/T1 4/T2 6/T3 2/T1 4/T2 6/T3
(1) Approvisionner 1 bloc de contacts auxiliaires HK1-20L
pour coupure du neutre (voir schéma du circuit de commande)
U1 V1 W1
Triphasé Monophasé
M
3

KM1: 5/L3 KM1: 5/L3

12 12
0 0
11 11

14 13 14 13
I KM1 I KM1
13 14 13 14

A1 A1
KM1 KM1
A2 A2 E3053D
KM1: 3/L2 N 33 34
Q1
Commande locale Commande locale
Raccordement entre phases Raccordement entre phase et neutre

ABB Contrôle industriel | 4/20 5
