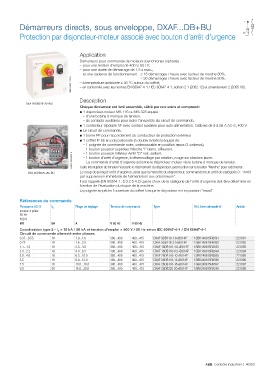

Démarreurs directs, sous enveloppe, DXAF...DB+BU U < I >

Protection par disjoncteur-moteur associé avec bouton d'arrêt d'urgence

Application
Démarreurs pour commande de moteurs asynchrones triphasés :
– pour une tension d'emploi de 400 V, 50 Hz,
– pour une durée de démarrage de 1.5 s max.,
et une cadence de fonctionnement ≤ 15 démarrages / heure avec facteur de marche 80%,
1SBC1 3301 7F0014 – à température ambiante ≤ 40 °C autour du coffret,

≤ 30 démarrages / heure avec facteur de marche 50%,
– en conformité avec les normes EN 60947-4-1 / IEC 60947-4-1, édition 2.1 (2002-12) et amendement 2 (2005-06).

Description
DXA 26DB325-20+BU
Chaque démarreur est livré assemblé, câblé par nos soins et comprend :
● 1 disjoncteur-moteur MS 116 ou MS 325 équipé :
– d'une bobine à manque de tension,
– de contacts auxiliaires pour isoler l'ensemble du circuit de commande.
● 1 contacteur tripolaire AF avec contact auxiliaire pour auto-alimentation. Calibres de 9 à 26 A AC-3, 400 V.
● Le circuit de commande.
● 1 borne PE pour raccordement du conducteur de protection extérieur.
● 1 coffret IP 65 en polycarbonate (à double isolation) équipé de:
– 1 poignée de commande noire, cadenassable en position repos (3 cadenas),
– 1 bouton poussoir supérieur Marche "I" blanc, affleurant,
– 1 bouton poussoir inférieur Arrêt "O" noir, saillant,
1SBC1 3300 3F0014 – 1 bouton d'arrêt d'urgence, à déverrouillage par rotation, rouge sur plastron jaune.
La commande d'arrêt d'urgence actionne le disjoncteur-moteur via la bobine à manque de tension.

Le coup de poing d'arrêt d'urgence, ainsi que la manette du disjoncteur, commandent un arrêt de catégorie 0 : "Arrêt
DXA 26DB325-20+BU Toute interruption de tension nécessite le réarmement du disjoncteur, avant action sur le bouton "Marche" pour redémarrer.
par suppression immédiate de l'alimentation aux actionneurs".
Il est rappelé (EN 60204-1, § 9.2.5.4.2) que le choix de la catégorie de l'arrêt d'urgence doit être déterminé en
fonction de l'évaluation du risque de la machine.
La poignée empêche l'ouverture du coffret lorsque le disjoncteur est en position "travail".

Références de commande
Puissance AC-3 I q Plage de réglage Tension de commande Type Réf. internationale @ Article
moteur 4 pôles
50 Hz
400 V
kW kA A V 50 Hz V 60 Hz
Coordination type 2 - I q = 16 kA / 50 kA et tension d'emploi = 400 V / 50 Hz selon IEC 60947-4-1 / EN 60947-4-1
Circuit de commande alimenté entre phases
0.37...0.55 16 1.0...1.6 380...400 400...415 DXAF 9DB116-1.6+BU14P 1SBK140815R8591 221091
0.75 16 1.6...2.5 380...400 400...415 DXAF 9DB116-2.5+BU14P 1SBK140815R8592 221092
1.1...1.5 16 2.5...4.0 380...400 400...415 DXAF 16DB116-4.0+BU14P 1SBK180815R8593 221093
2.0...2.2 16 4.0...6.3 380...400 400...415 DXAF 16DB116-6.3+BU14P 1SBK180815R8594 221094
3.0...4.0 16 6.3...10.0 380...400 400...415 DXAF 26DB116-10+BU14P 1SBK240815R8595 221095
5.5 16 8.0...12.0 380...400 400...415 DXAF 26DB116-12+BU14P 1SBK240815R8596 221096
7.5 16 10.0...16.0 380...400 400...415 DXAF 26DB116-16+BU14P 1SBK240815R8597 221097
9.0 50 16.0...20.0 380...400 400...415 DXAF 26DB325-20+BU14P 1SBK240815R8548 221098
