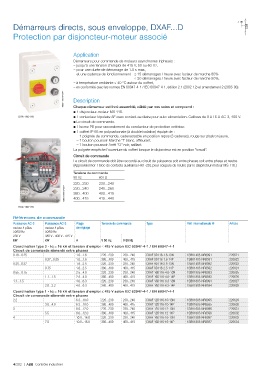

Démarreurs directs, sous enveloppe, DXAF...D I >

Protection par disjoncteur-moteur associé

Application
Démarreurs pour commande de moteurs asynchrones triphasés :
– jusqu'à une tension d'emploi de 415 V, 50 ou 60 Hz,
– pour une durée de démarrage de 1.5 s max.,
et une cadence de fonctionnement ≤ 15 démarrages / heure avec facteur de marche 80%
≤ 30 démarrages / heure avec facteur de marche 50%,
– à température ambiante ≤ 40 °C autour du coffret,
– en conformité avec les normes EN 60947-4-1 / IEC 60947-4-1, édition 2.1 (2002-12) et amendement 2 (2005-06).
1SBC1 3301 6F0014 Description

Chaque démarreur est livré assemblé, câblé par nos soins et comprend :
● 1 disjoncteur-moteur MS 116.
DXA 16D116 ● 1 contacteur tripolaire AF avec contact auxiliaire pour auto-alimentation. Calibres de 9 à 16 A AC-3, 400 V.
● Le circuit de commande.
● 1 borne PE pour raccordement du conducteur de protection extérieur.
● 1 coffret IP 65 en polycarbonate (à double isolation) équipé de :
– 1 poignée de commande, cadenassable en position repos (3 cadenas), rouge sur plastron jaune,
– 1 bouton poussoir Marche "I" blanc, affleurant,
– 1 bouton poussoir Arrêt "O" noir, saillant.
La poignée empêche l'ouverture du coffret lorsque le disjoncteur est en position "travail".
Circuit de commande
Le circuit de commande doit être raccordé au circuit de puissance soit entre phases soit entre phase et neutre.
(Approvisionner 1 bloc de contacts auxiliaires HK1-20L pour coupure du neutre par le disjoncteur-moteur MS 116.)
Tensions de commande
50 Hz 60 Hz
220...230 230...240
1SBC1 3300 2F0014 380...400 400...415
240...260
230...240
415...440
400...415
DXA 16D116

Références de commande
Puissance AC-3 Puissance AC-3 Plage Tension de commande Type Réf. internationale @ Article
moteur 4 pôles moteur 4 pôles de réglage
50/60 Hz 50/60 Hz
230 V 380 V - 400 V - 415 V
kW kW A V 50 Hz V 60 Hz
Coordination type 2 - Iq = 16 kA et tension d'emploi ≤ 415 V selon IEC 60947-4-1 / EN 60947-4-1
Circuit de commande alimenté entre phases
0.18...0.25 1.0...1.6 220...230 230...240 DXAF 9D116-1.6-13N 1SBK140514R8091 220621
0.37...0.55 1.0...1.6 380...400 400...415 DXAF 9D116-1.6-14P 1SBK140514R8591 220622
0.25...0.37 1.6...2.5 220...230 230...240 DXAF 9D116-2.5-13N 1SBK140514R8092 220623
0.75 1.6...2.5 380...400 400...415 DXAF 9D116-2.5-14P 1SBK140514R8592 220624
0.55...0.75 2.5...4.0 220...230 230...240 DXAF 16D116-4.0-13N 1SBK180514R8093 220625
1.1...1.5 2.5...4.0 380...400 400...415 DXAF 16D116-4.0-14P 1SBK180514R8593 220626
1.1...1.5 4.0...6.3 220...230 230...240 DXAF 16D116-6.3-13N 1SBK180514R8094 220627
2.0...2.2 4.0...6.3 380...400 400...415 DXAF 16D116-6.3-14P 1SBK180514R8594 220628
Coordination type 1 - Iq = 16 kA et tension d'emploi ≤ 415 V selon IEC 60947-4-1 / EN 60947-4-1
Circuit de commande alimenté entre phases
2.2 6.3...10.0 220...230 230...240 DXAF 12D116-10-13N 1SBK160514R8095 220629
3.0...4.0 6.3...10.0 380...400 400...415 DXAF 12D116-10-14P 1SBK160514R8595 220630
3 8.0...12.0 220...230 230...240 DXAF 12D116-12-13N 1SBK160514R8096 220631
5.5 8.0...12.0 380...400 400...415 DXAF 12D116-12-14P 1SBK160514R8596 220632
4 10.0...16.0 220...230 230...240 DXAF 16D116-16-13N 1SBK180514R8097 220633
7.5 10.0...16.0 380...400 400...415 DXAF 16D116-16-14P 1SBK180514R8597 220634
