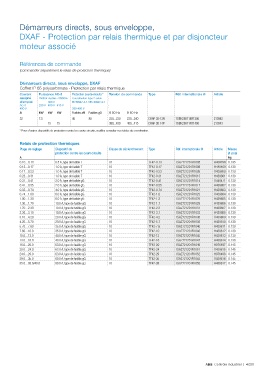

Démarreurs directs, sous enveloppe,

DXAF - Protection par relais thermique et par disjoncteur
moteur associé

Références de commande
(commander séparément le relais de protection thermique)

Démarreurs directs, sous enveloppe, DXAF
Coffret IP 65 polycarbonate - Protection par relais thermique
Courant Puissance AC-3 Protection courts-circuits * Tension de commande Type Réf. internationale @ Article
assigné moteur 4-pôles - 50/60 Hz Coordination type 2 selon
d'emploi 380 V EN 60947-4-1 / IEC 60947-4-1
AC-3 230 V 400 V 415 V
400 V 380-400 V
A kW kW kW Fusibles aM Fusibles gG V 50 Hz V 60 Hz
32 7.5 40 80 220...230 230...240 DXAF 30-13N 1SBK280114R1300 213942
15 15 380...400 400...415 DXAF 30-14P 1SBK280114R1400 213943
* Pour d'autres dispositifs de protection contre les courts-circuits, veuilllez consulter nos tables de coordination.

Relais de protection thermiques
Plage de réglage Dispositif de Classe de déclenchement Type Réf. internationale @ Article Masse
protection contre les court-circuits (1 pce)
A kg
0.10…0.13 0.5 A, type de fusible T 10 TF42-0.13 1SAZ721201R1005 H439799 0.130
0.13…0.17 1.0 A, type de fusible T 10 TF42-0.17 1SAZ721201R1008 H440469 0.130
0.17…0.23 1.0 A, type de fusible T 10 TF42-0.23 1SAZ721201R1009 H439800 0.130
0.23…0.31 1.0 A, type de fusible T 10 TF42-0.31 1SAZ721201R1013 H439801 0.130
0.31…0.41 2.0 A, type de fusible gG 10 TF42-0.41 1SAZ721201R1014 H440471 0.130
0.41…0.55 2.0 A, type de fusible gG 10 TF42-0.55 1SAZ721201R1017 H439802 0.130
0.55…0.74 4.0 A, type de fusible gG 10 TF42-0.74 1SAZ721201R1021 H439803 0.130
0.74…1.00 6.0 A, type de fusible gG 10 TF42-1.0 1SAZ721201R1023 H439804 0.130
1.00…1.30 6.0 A, type de fusible gG 10 TF42-1.3 1SAZ721201R1025 H439805 0.130
1.30…1.70 10.0 A, type de fusible gG 10 TF42-1.7 1SAZ721201R1028 H439806 0.130
1.70…2.30 10.0 A, type de fusible gG 10 TF42-2.3 1SAZ721201R1031 H439807 0.130
2.30…3.10 10.0 A, type de fusible gG 10 TF42-3.1 1SAZ721201R1033 H439808 0.130
3.10…4.20 20.0 A, type de fusible gG 10 TF42-4.2 1SAZ721201R1035 H439809 0.130
4.20…5.70 20.0 A, type de fusible gG 10 TF42-5.7 1SAZ721201R1038 H439810 0.130
5.70…7.60 35.0 A, type de fusible gG 10 TF42-7.6 1SAZ721201R1040 H439811 0.130
7.60…10.0 35.0 A, type de fusible gG 10 TF42-10 1SAZ721201R1043 H439812 0.130
10.0…13.0 40.0 A, type de fusible gG 10 TF42-13 1SAZ721201R1045 H439813 0.130
13.0…16.0 40.0 A, type de fusible gG 10 TF42-16 1SAZ721201R1047 H439814 0.130
16.0…20.0 63.0 A, type de fusible gG 10 TF42-20 1SAZ721201R1049 H976497 0.145
20.0…24.0 63.0 A, type de fusible gG 10 TF42-24 1SAZ721201R1051 H439815 0.145
24.0…29.0 63.0 A, type de fusible gG 10 TF42-29 1SAZ721201R1052 H976498 0.145
29.0…35.0 80.0 A, type de fusible gG 10 TF42-35 1SAZ721201R1053 H439816 0.145
35.0…38.0/40.0 80.0 A, type de fusible gG 10 TF42-38 1SAZ721201R1055 H439817 0.145

ABB Contrôle industriel | 4/201
