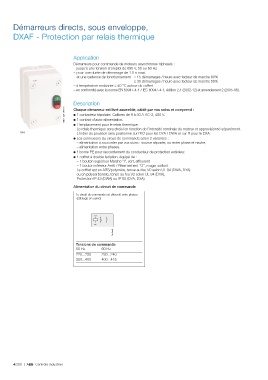

Démarreurs directs, sous enveloppe,

DXAF - Protection par relais thermique

Application
Démarreurs pour commande de moteurs asynchrones triphasés :
– jusqu'à une tension d'emploi de 690 V, 50 ou 60 Hz
– pour une durée de démarrage de 1.5 s maxi.
et une cadence de fonctionnement ≤ 15 démarrages / heure avec facteur de marche 80%
≤ 30 démarrages / heure avec facteur de marche 50%
– à température ambiante ≤ 40 °C autour du coffret
– en conformité avec la norme EN 60947-4-1 / IEC 60947-4-1, édition 2.1 (2002-12) et amendement 2 (2005-06).

Description
1SBC1 3301 5F0010 Chaque démarreur est livré assemblé, câblé par nos soins et comprend :
● 1 contacteur tripolaire. Calibres de 9 à 30 A AC-3, 400 V.
● 1 contact d'auto-alimentation.
● L'emplacement pour le relais thermique.
Le relais thermique sera choisi en fonction de l'intensité nominale du moteur et approvisionné séparément.
DXA L'index du poussoir sera positionné sur R/O pour les DYA / DWA et sur R pour le DXA.
● Les connexions du circuit de commande selon 2 variantes :
– alimentation à raccorder par vos soins : source séparée, ou entre phase et neutre,
– alimentation entre phases.
● 1 borne PE pour raccordement du conducteur de protection extérieur.
● 1 coffret à double isolation, équipé de :
– 1 bouton supérieur Marche "I", vert, affleurant
– 1 bouton inférieur Arrêt / Réarmement "O", rouge, saillant.
Le coffret est en ABS/polymère, tenue au feu V0 selon UL 94 (DWA, DYA)
ou en polycarbonate, tenue au feu V2 selon UL 94 (DXA).
Protection IP 43 (DWA) ou IP 65 (DYA, DXA).
Alimentation du circuit de commande
Le circuit de commande est alimenté entre phases
(câblage en usine)

A1
U c = U
A2
DA.Cod1

Tensions de commande
50 Hz 60 Hz
220...230 230...240
380...400 400...415
