P. 1043

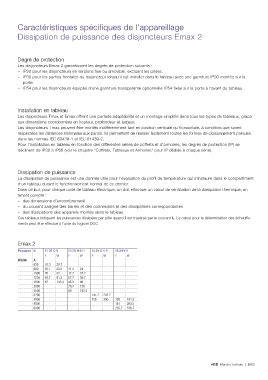

Caractéristiques spécifiques de l'appareillage
Dissipation de puissance des disjoncteurs Emax 2
Degré de protection
Les disjoncteurs Emax 2 garantissent les degrés de protection suivants :
– IP20 pour les disjoncteurs en versions fixe ou amovible, excluant les prises.
– IP30 pour les parties frontales du disjoncteur lorsqu'il est installer dans le tableau avec une garniture IP30 montée sur la
porte.
– IP54 pour les disjoncteurs équipés d'une garniture transparente optionnelle IP54 fixée sur la porte à l'avant du tableau.
Installation en tableau
Les disjoncteurs Tmax et Emax offrent une parfaite adaptabilité et un montage simplifié dans tous les types de tableaux, grâce
aux dimensions coordonnées en hauteur, profondeur et largeur.
Les disjoncteurs Tmax peuvent être montés indifféremment tant en position verticale qu'horizontale, à condition que soient
respectées les distances minimales aux parois. Ils permettent de réaliser facilement toutes les formes de cloisonnement prévues
dans les normes IEC 60439-1 et IEC 61439-2.
Pour l'installation en tableau en fonction des différentes séries de coffrets et d'armoires, les degrés de protection (IP) se
déclinent de IP30 à IP66 (voir le chapitre "Coffrets, Tableaux et Armoires" pour IP dédiés à chaque série).
Dissipation de puissance
La dissipation de puissance est une donnée utile pour l'évaluation du profil de température qui s'instaure dans le compartiment
d'un tableau durant le fonctionnement normal de ce dernier.
Dans ce but, pour chaque unité de tableau électrique, on doit effectuer un calcul de vérification de la dissipation thermique, en
tenant compte :
– des dimensions d'encombrement
– du courant assigné des barres et des connexions et des dissipations correspondantes
– des dissipations des appareils montés dans le tableau.
Ces tableaux indiquent les puissances dissipées par pôle quand il est traversé par le courant I. Le calcul pour la détermination des échauffe-
n
ments peut être effectué à l'aide du logiciel DOC.
Emax 2
Puissance In E1.2B-C-N E2.2B-N-S-H E4.2N-S-H-V E6.2H-V-X
FWFWFWFW
W/pôle A
630 10.3 20.7
800 16.7 33.3 11.3 24
1000 26 52 17.7 37.7
1250 40.7 81.3 27.7 58.7
1600 67 133.3 45.3 96
2000 70.7 150
2500 89 183.3
3200 141.7 247.7
4000 155 300 103 181.3
5000 161 283.3
6300 255.7 516.7
ABB Marché tertiaire | 9/83
