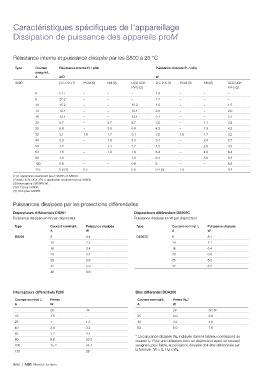

Page 1046 - 1TXH000220C0301 - Marche Tertiaire Ed2014
P. 1046
Caractéristiques spécifiques de l'appareillage
Dissipation de puissance des appareils pro M
Résistance interne et puissance dissipée par les S800 à 25 °C
Type Courant Résistance interne Ri / pôle Puissance dissipée Pv / pôle
assigné In
A mΩ W
S800 B C D K (1) PV-M (3) KM (2) UCB UCK B C D K (1) PV-M (3) KM (2) UCB UCK
PV-S (2) PV-S (2)
6 51.7 –––1.8–––
8 27.2 –––1.7–––
10 15.2 – – 15.2 1.5 – – 1.5
13 12.1 – – 12.1 2.0 – – 2.0
16 12.1 – – 12.1 3.1 – – 3.1
20 8.7 – 2.7 8.7 3.5 – 1.1 3.5
25 6.8 – 3.0 6.8 4.3 – 1.9 4.3
32 3.1 1.8 1.7 3.1 3.2 1.8 1.7 3.2
40 2.3 – 1.6 2.3 3.7 – 2.6 3.7
50 1.7 – 1.1 1.7 4.3 – 2.8 4.3
63 1.6 – 1.0 1.6 6.4 – 4.0 6.4
80 1.0 – – 1.0 6.4 – 5.0 6.4
100 0.8 – – 0.8 8 – – 8.0
125 0.6 (4) 0.5 – 0.6 9.4 (5) 7.8 – 9.4
(1) K applicable seulement pour S800S et S800C.
(2) KM, UCB, UCK, PV-S applicable seulement pour S800S.
(3) Interrupteur S800PV-M.
(4) 0.7 pour S800B.
(5) 10.9 pour S800B.
Puissances dissipées par les protections différentielles
Disjoncteurs différentiels DS201 Disjoncteurs différentiels DS202C
Puissance dissipée en W par disjoncteur Puissance dissipée en W par disjoncteur
Type Courant nominal In Puissance dissipée Type Courant nominal In Puissance dissipée
A W A W
DS201 6 4.4 DS202C 6 8.1
10 2.3 10 4.1
16 3.4 16 5.4
20 4.4 20 6.6
25 3.9 25 5.5
32 5.9 32 8.2
40 8.6
Interrupteurs différentiels F200 Bloc différentiel DDA200
Courant nominal In Pertes Courant nominal Ib Pertes WIb*
A W A W
2P 4P 2P 3P. 4P
16 1.5 - 25 2.0 3.0
25 1 1.3 40 3.2 4.8
40 2.4 3.2 63 5.0 7.6
63 3.2 4.4
* La puissance dissipée WIb indiquée dans le tableau correspond au
80 8.8 33.3 courant Ib. Pour une utilisation avec un disjoncteur ayant un courant
100 15.2 44.4 assigné In plus faible, la puissance dissipée doit être déterminée par
125 28 la formule : W = (In / Ib) x WIb
9/86 | ABB Marché tertiaire
