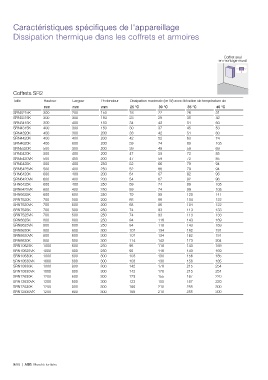

Page 1048 - 1TXH000220C0301 - Marche Tertiaire Ed2014

Caractéristiques spécifiques de l'appareillage
Dissipation thermique dans les coffrets et armoires

Coffret seul
en montage mural

Coffrets SR2

Taille Hauteur Largeur Profondeur Dissipation maximale (en W) avec élévation de température de
mm mm mm 25 °C 30 °C 35 °C 40 °C
SRN3215K 300 200 150 18 22 26 31
SRN3315K 300 300 150 23 29 35 42
SRN3415K 300 400 150 34 42 51 60
SRN4315K 400 300 150 30 37 45 53
SRN4320K 400 300 200 33 42 51 60
SRN4420K 400 400 200 42 52 63 74
SRN4620K 400 600 200 59 74 89 105
SRN5320K 500 300 200 39 49 59 69
SRN5420K 500 400 200 47 59 72 85
SRN5420VK 500 400 200 47 59 72 85
SRN5425K 500 400 250 52 66 79 94
SRN5425VK 500 400 250 52 66 79 94
SRN6420K 600 400 200 54 67 82 96
SRN6420VK 600 400 200 54 67 82 96
SRN6425K 600 400 250 59 74 89 105
SRN6425VK 600 400 250 59 74 89 105
SRN6625K 600 600 250 79 99 120 141
SRN7520K 700 500 200 68 86 104 122
SRN7520VK 700 500 200 68 86 104 122
SRN7525K 700 500 250 74 93 113 133
SRN7525VK 700 500 250 74 93 113 133
SRN8625K 800 600 250 94 118 143 169
SRN8625VK 800 600 250 94 118 143 169
SRN8630K 800 600 300 107 134 162 191
SRN8630VK 800 600 300 107 134 162 191
SRN8830K 800 800 300 114 142 173 204
SRN10625K 1000 600 250 95 118 143 169
SRN10625VK 1000 600 250 95 118 143 169
SRN10630K 1000 600 300 103 130 156 185
SRN10630VK 1000 600 300 103 130 156 185
SRN10830K 1000 800 300 142 178 215 254
SRN10830VK 1000 800 300 142 178 215 254
SRN12630K 1200 600 300 123 155 187 220
SRN12630VK 1200 600 300 123 155 187 220
SRN12830K 1200 800 300 168 210 255 300
SRN12830VK 1200 800 300 168 210 255 300
