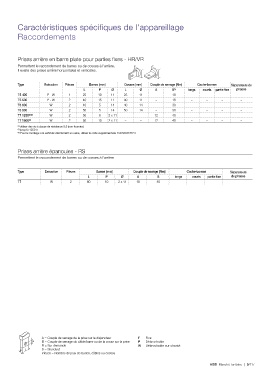

Page 1077 - 1TXH000220C0301 - Marche Tertiaire Ed2014

Caractéristiques spécifiques de l'appareillage
Raccordements

Prises arrière en barre plate pour parties fixes - HR/VR
Permettent le raccordement de barres ou de cosses à l'arrière.
Il existe des prises arrière horizontales et verticales.

Type Exécution Pièces Barres [mm] Cosses [mm] Couple de serrage [Nm] Cache-bornes Séparateurs de
phases
LPØLØAB
(1)
longs
partie fixe
courts
T5 400 P - W 1 25 10 11 25 11 – 18 – – – –
T5 630 P - W 2 40 15 11 40 11 – 18 – – – –
T6 630 W 2 40 5 14 40 14 – 30 – – – –
T6 800 W 2 50 5 14 50 14 – 30 – – – –
T7 1250 (2)(3) W 2 50 8 2 x 11 – – 12 40 – – – –
T7 1600 (3) W 2 50 10 2 x 11 – – 12 40 – – – –
(1) utiliser des vis à classe de résistance 8.8 (non fournies)
(2) jusqu'à 1250 A
(3) Pour le montage à la verticale directement en usine, utiliser le code supplémentaire 1SDA063571R1

Prises arrière épanouies - RS
Permettent le raccordement de barres ou de cosses à l'arrière

Type Exécution Pièces Barres [mm] Couple de serrage [Nm] Cache-bornes Séparateurs
L P Ø A B longs courts partie fixe de phases
T7 W 2 60 10 2 x 11 18 40 – – – –

A = Couple de serrage de la prise sur le disjoncteur F Fixe
B = Couple de serrage du câble/barre ou de la cosse sur la prise P Débrochable
R = Sur demande W Débrochable sur chariot
S = Standard
P
Pièces = Nombre de jeux de barres, câbles ou cosses
