P. 1081

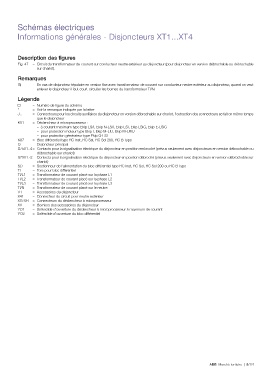

Schémas électriques
Informations générales - Disjoncteurs XT1...XT4
Description des figures
Fig. 47 = Circuit du transformateur de courant sur conducteur neutre extérieur au disjoncteur (pour disjoncteur en version débrochable ou débrochable
sur chariot).
Remarques
G) En cas de disjoncteur tripolaire en version fixe avec transformateur de courant sur conducteur neutre extérieur au disjoncteur, quand on veut
enlever le disjoncteur il faut court-circuiter les bornes du transformateur TI/N.
Légende
= Numéro de figure du schéma
* = Voir la remarque indiquée par la lettre
J.. = Connecteurs pour les circuits auxiliaires du disjoncteur en version débrochable sur chariot, l'extraction des connecteurs se fait en même temps
que le disjoncteur
K51 = Déclencheur à microprocesseur :
– à courant maximum type Ekip LS/I, Ekip N-LS/I, Ekip LSI, Ekip LSIG, Ekip E-LSIG
– pour protection moteur type Ekip I, Ekip M-LIU, Ekip M-LRIU
– pour protection générateur type Ekip G-LSI
K87 = Bloc différentiel type RC Inst, RC Sel, RC Sel 200, RC B Type
Q = Disjoncteur principal
S75I/1..4 = Contacts pour la signalisation électrique du disjoncteur en position embroché (prévus seulement avec disjoncteurs en version débrochable ou
débrochable sur chariot)
S75I/1.-2 = Contacts pour la signalisation électrique du disjoncteur en position débroché (prévus seulement avec disjoncteurs e n version débrochable sur
chariot)
SD = Sectionneur de l'alimentation du bloc différentiel type RC Inst, RC Sel, RC Sel 200 ou RC B Type
TI = Tore pour bloc différentiel
TI/L1 = Transformateur de courant placé sur la phase L1
TI/L2 = Transformateur de courant placé sur la phase L2
TI/L3 = Transformateur de courant placé sur la phase L3
TI/N = Transformateur de courant placé sur le neutre
V1 = Accessoires du disjoncteur
X41 = Connecteur du circuit pour neutre extérieur
XG-XH = Connecteurs du déclencheur à microprocesseur
XV = Borniers des accessoires du disjoncteur
YO1 = Solénoïde d'ouverture du déclencheur à microprocesseur à maximum de courant
YO2 = Solénoïde d'ouverture du bloc différentiel
ABB Marché tertiaire | 9/121
