P. 1086

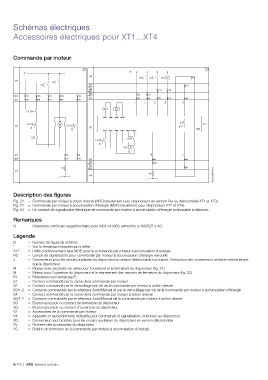

Schémas électriques
Accessoires électriques pour XT1...XT4
Commande par moteur
1SDC21099DF0001
Description des figures
Fig. 21 = Commande par moteur à action directe (MOD) (seulement pour disjoncteurs en version fixe ou débrochable XT1 et XT3).
Fig. 22 = Commande par moteur à accumulation d'énergie (MOE) (seulement pour disjoncteurs XT2 et XT4).
Fig. 23 = Un contact de signalisation électrique de commande par moteur à accumulation d'énergie actionnable à distance.
Remarques
F) Résistance extérieure supplémentaire pour MOD et MOE alimentée à 480/525 V AC.
Légende
= Numéro de figure du schéma
* = Voir la remarque indiquée par la lettre
A17 = Unité d'actionnement type MOE pour la commande par moteur à accumulation d'énergie
H2 = Lampe de signalisation pour commande par moteur à accumulation d'énergie verrouillé
J.. = Connecteurs pour les circuits auxiliaires du disjoncteur en version débrochable sur chariot, l'extraction des connecteurs se fait en même temps
que le disjoncteur
M = Moteur avec excitation en série pour l'ouverture et la fermeture du disjoncteur (fig. 21)
M = Moteur pour l'ouverture du disjoncteur et le réarmement des ressorts de fermeture du disjoncteur (fig. 22)
R1 = Résistance (voir remarque F)
S1 = Contact commandé par la came de la commande par moteur
S2 = Contact commandé par le verrouillage par clé de la commande par moteur à action directe
S3/1-2 = Contacts commandés par le sélecteur Auto/Manual et par le verrouillage par clé de la commande par moteur à accumulation d'énergie
S4 = Contact commandé par la came de la commande par moteur à action directe
S6/1-2 = Contacts commandés par le sélecteur Auto/Manual de la commande par moteur à action directe
SC = Bouton-poussoir ou contact de fermeture du disjoncteur
SO = Bouton-poussoir ou contact d'ouverture du disjoncteur
V2 = Accessoires de la commande par moteur
V4 = Appareils et raccordements indicatifs pour commande et signalisation, extérieurs au disjoncteur
XD.. = Connecteur neuf broches pour les circuits auxiliaires du disjoncteur en version débrochable
XV = Borniers des accessoires du disjoncteur
YC = Bobine de fermeture de la commande par moteur à accumulation d'énergie
9/126 | ABB Marché tertiaire
