Schémas électriques
Accessoires électriques pour XT1...XT4

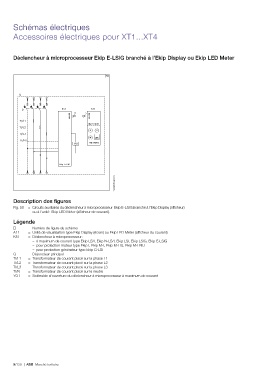

Déclencheur à microprocesseur Ekip E-LSIG branché à l’Ekip Display ou Ekip LED Meter

1SDC21074GF0001

Description des figures
Fig. 50 = Circuits auxiliaires du déclencheur à microprocesseur Ekip E-LSIG branché à l’Ekip Display (afficheur)
ou à l’unité Ekip LED Meter (afficheur de courant).

Légende
= Numéro de figure du schéma
A11 = Unité de visualisation type Ekip Display (écran) ou Ekip LED Meter (afficheur du courant)
K51 = Déclencheur à microprocesseur:
– à maximum de courant type Ekip LS/I, Ekip N-LS/I, Ekip LSI, Ekip LSIG, Ekip E-LSIG
– pour protection moteur type Ekip I, Ekip M-I, Ekip M-LIU, Ekip M-LRIU
– pour protection générateur type Ekip G-LSI
Q = Disjoncteur principal
TI/L1 = Transformateur de courant placé sur la phase L1
TI/L2 = Transformateur de courant placé sur la phase L2
TI/L3 = Transformateur de courant placé sur la phase L3
TI/N = Transformateur de courant placé sur le neutre
YO1 = Solénoïde d’ouverture du déclencheur à microprocesseur à maximum de courant
