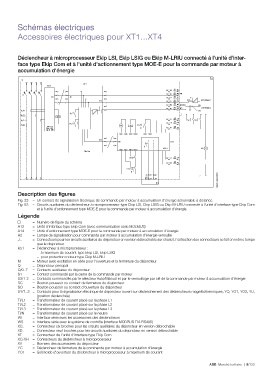

Schémas électriques
Accessoires électriques pour XT1...XT4
Déclencheur à microprocesseur Ekip LSI, Ekip LSIG ou Ekip M-LRIU connecté à l'unité d'inter-
face type Ekip Com et à l'unité d'actionnement type MOE-E pour la commande par moteur à
accumulation d'énergie
1SDC21005EF0001
Description des figures
Fig. 23 = Un contact de signalisation électrique de commande par moteur à accumulation d'énergie actionnable à distance.
Fig. 53 = Circuits auxiliaires du déclencheur à microprocesseur type Ekip LSI, Ekip LSIG ou Ekip M-LRIU connecté à l'unité d'interface type Ekip Com
et à l'unité d'actionnement type MOE-E pour la commande par moteur à accumulation d'énergie.
Légende
= Numéro de figure du schéma
A12 = Unité d'interface type Ekip Com (avec communication série MODBUS)
A14 = Unité d'actionnement type MOE-E pour la commande par moteur à accumulation d'énergie
H2 = Lampe de signalisation pour commande par moteur à accumulation d'énergie verrouillé
J.. = Connecteurs pour les circuits auxiliaires du disjoncteur en version débrochable sur chariot, l'extraction des connecteurs se fait en même temps
que le disjoncteur
K51 = Déclencheur à microprocesseur :
– à maximum de courant type Ekip LSI, Ekip LSIG
– pour protection moteur type Ekip M-LRIU
M = Moteur avec excitation en série pour l'ouverture et la fermeture du disjoncteur
Q = Disjoncteur principal
Q/0..7 = Contacts auxiliaires du disjoncteur
S1 = Contact commandé par la came de la commande par moteur
S3/1-2 = Contacts commandés par le sélecteur Auto/Manual et par le verrouillage par clé de la commande par moteur à accumulation d'énergie
SC = Bouton-poussoir ou contact de fermeture du disjoncteur
SO = Bouton-poussoir ou contact d'ouverture du disjoncteur
SY/1..3 = Contacts pour la signalisation électrique de disjoncteur ouvert sur déclenchement des déclencheurs magnétothermiques, YO, YO1, YO2, YU,
(position déclenchée)
TI/L1 = Transformateur de courant placé sur la phase L1
TI/L2 = Transformateur de courant placé sur la phase L2
TI/L3 = Transformateur de courant placé sur la phase L3
TI/N = Transformateur de courant placé sur le neutre
WI = Interface série avec les accessoires des déclencheurs
WS = Interface série avec le système de contrôle (interface MODBUS EIA RS485)
XC.. = Connecteur six broches pour les circuits auxiliaires du disjoncteur en version débrochable
XD.. = Connecteur neuf broches pour les circuits auxiliaires du disjoncteur en version débrochable
XF = Connecteur de l'unité d'interface type Ekip Com
XG-XH = Connecteurs du déclencheur à microprocesseur
XV = Borniers des accessoires du disjoncteur
YC = Déclencheur de fermeture de la commande par moteur à accumulation d'énergie
YO1 = Solénoïde d'ouverture du déclencheur à microprocesseur à maximum de courant
