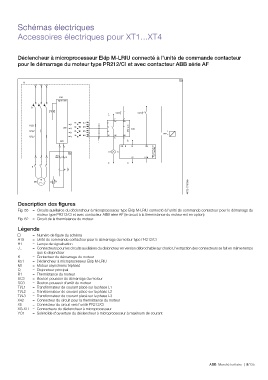

Schémas électriques
Accessoires électriques pour XT1...XT4

Déclencheur à microprocesseur Ekip M-LRIU connecté à l'unité de commande contacteur
pour le démarrage du moteur type PR212/CI et avec contacteur ABB série AF

X5 W5 JL3 W5 2
X5 W6 JH1 W6 7
X5 W7 JH1 W7 9
X5 W8 JL3 W8 12

1SDC21007EF0001

Description des figures
Fig. 55 = Circuits auxiliaires du déclencheur à microprocesseur type Ekip M-LRIU connecté à l'unité de commande contacteur pour le démarrage du
moteur type PR212/CI et avec contacteur ABB série AF (le circuit à la thermistance du moteur est en option).
Fig. 62 = Circuit de la thermistance du moteur.

Légende
= Numéro de figure du schéma
A15 = Unité de commande contacteur pour le démarrage du moteur type PR212/CI
H1 = Lampe de signalisation
J.. = Connecteurs pour les circuits auxiliaires du disjoncteur en version débrochable sur chariot, l'extraction des connecteurs se fait en même temps
que le disjoncteur
K = Contacteur de démarrage du moteur
K51 = Déclencheur à microprocesseur Ekip M-LRIU
M1 = Moteur asynchrone triphasé
Q = Disjoncteur principal
R1 = Thermistance du moteur
SC3 = Bouton-poussoir de démarrage du moteur
SO3 = Bouton-poussoir d'arrêt du moteur
TI/L1 = Transformateur de courant placé sur la phase L1
TI/L2 = Transformateur de courant placé sur la phase L2
TI/L3 = Transformateur de courant placé sur la phase L3
X42 = Connecteur du circuit pour la thermistance du moteur
X5 = Connecteur du circuit vers l'unité PR212/CI
XG-XH = Connecteurs du déclencheur à microprocesseur
YO1 = Solénoïde d'ouverture du déclencheur à microprocesseur à maximum de courant
