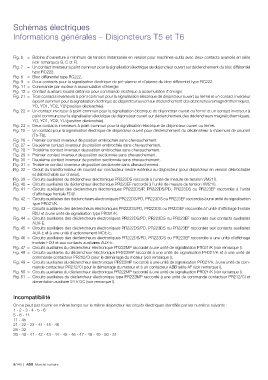

P. 1100
Schémas électriques
Informations générales – Disjoncteurs T5 et T6
Fig. 6 = Bobine d'ouverture à minimum de tension instantanée en version pour machines-outils avec deux contacts avancés en série
(voir remarques B, C et F).
Fig. 7 = Un contact inverseur à point commun pour la signalisation électrique de disjoncteur ouvert sur déclenchement du bloc différenti el
type RC222.
Fig. 8 = Bloc différentiel type RC222.
Fig. 9 = Deux contacts pour la signalisation électrique de pré-alarme et d'alarme du bloc différentiel type RC222.
Fig. 11 = Commande par moteur à accumulation d'énergie.
Fig. 12 = Contact auxiliaire local/à distance pour commande électrique à accumulation d'énergie.
Fig. 21 = Trois contacts inverseurs à point commun pour la signalisation électrique de disjoncteur ouvert ou fermé et un contact inverseur
à point commun pour la signalisation électrique de disjoncteur ouvert sur déclenchement des déclencheurs magnétothermiques,
YO, YO1, YO2, YU (position déclenchée).
Fig. 22 = Un contact inverseur à point commun pour la signalisation électrique de disjoncteur ouvert ou fermé et un contact inverseur à
point commun pour la signalisation électrique de disjoncteur ouvert sur déclenchement des déclencheurs magnétothermiques,
YO, YO1, YO2, YU (position déclenchée).
Fig. 23 = Deux contacts inverseurs à point commun pour la signalisation électrique de disjoncteur ouvert ou fermé.
Fig. 25 = Un contact pour la signalisation électrique de disjoncteur ouvert pour déclenchement du déclencheur à maximum de courant
(T5-T6).
Fig. 26 = Premier contact inverseur de position embrochée sans chevauchement.
Fig. 27 = Deuxième contact inverseur de position embrochée sans chevauchement.
Fig. 28 = Troisième contact inverseur de position embrochée sans chevauchement.
Fig. 29 = Premier contact inverseur de position sectionnée sans chevauchement.
Fig. 30 = Deuxième contact inverseur de position sectionnée sans chevauchement.
Fig. 31 = Troisième contact inverseur de position sectionnée sans chevauchement.
Fig. 32 = Circuit du transformateur de courant sur conducteur neutre extérieur au disjoncteur (pour disjoncteur en version débrochable
et débrochable sur chariot).
Fig. 39 = Circuits auxiliaires du déclencheur électronique PR223DS raccordé à l'unité de mesure de tension VM210.
Fig. 40 = Circuits auxiliaires du déclencheur électronique PR223EF raccordé à l'unité de mesure de tension VM210.
Fig. 41 = Circuits auxiliaires des déclencheurs électroniques PR222DS/P, PR222DS/PD, PR223DS ou PR223EF raccordés à l'unité
d'affichage frontale FDU.
Fig. 42 = Circuits auxiliaires des déclencheurs électroniques PR222DS/PD, PR223DS ou PR223EF raccordés à une unité de signalisation
type PR021/K.
Fig. 43 = Circuits auxiliaires des déclencheurs électroniques PR222DS/PD, PR223DS ou PR223EF raccordés à l'unité d'affichage frontale
FDU et à une unité de signalisation type PR021/K.
Fig. 44 = Circuits auxiliaires des déclencheurs électroniques PR222DS/PD, PR223DS ou PR223EF raccordés aux contacts auxiliaires
AUX-E.
Fig. 45 = Circuits auxiliaires des déclencheurs électroniques PR222DS/PD, PR223DS ou PR223EF raccordés aux contacts auxiliaires
AUX-E et à une unité d'actionnement MOE-E.
Fig. 46 = Circuits auxiliaires des déclencheurs électroniques PR222DS/PD, PR223DS ou PR223EF raccordés à une unité d'affichage
frontale FDU et aux contacts auxiliaires AUX-E.
Fig. 47 = Circuits auxiliaires du déclencheur électronique PR222MP raccordé à une unité de signalisation PR021/K (voir remarque I).
Fig. 48 = Circuits auxiliaires du déclencheur électronique PR222MP raccordé à une unité de signalisation PR021/K et à une unité de
commande contacteur PR212/CI pour le démarrage du moteur (voir remarque I).
Fig. 49 = Circuits auxiliaires du déclencheur électronique PR222MP raccordé à une unité de signalisation PR021/K, à une unité de com-
mande contacteur PR212/CI pour le démarrage du moteur et à un contacteur ABB série AF (voir remarque I).
Fig. 50 = Circuits auxiliaires du déclencheur électronique PR222MP raccordé à une unité de signalisation PR021/K (voir remarque I).
Fig. 51 = Circuits auxiliaires du déclencheur électronique type PR222MP raccordé à une unité de commande contacteur PR212/CI et
alimentation auxiliaire 24 V DC (voir remarque I).
Incompatibilité
On ne peut pas fournir en même temps sur le même disjoncteur les circuits électriques identifiés par les numéros suivants :
1 - 2 - 3 - 4 - 5 - 6
5 - 6 - 11
11 - 45
21 - 22 - 23 - 44 - 45 - 46
26 - 32
39 - 40 - 41 - 42 - 43 - 44 - 45 - 46 - 47 - 48 - 49 - 50 - 51
9/140 | ABB Marché tertiaire
