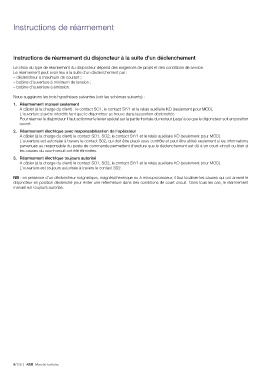

Instructions de réarmement
Instructions de réarmement du disjoncteur à la suite d'un déclenchement
Le choix du type de réarmement du disjoncteur dépend des exigences de projet et des conditions de service.
Le réarmement peut avoir lieu à la suite d'un déclenchement par :
– déclencheur à maximum de courant ;
– bobine d'ouverture à minimum de tension ;
– bobine d'ouverture à émission.
Nous suggérons les trois hypothèses suivantes (voir les schémas suivants) :
1. Réarmement manuel seulement
A câbler (à la charge du client) : le contact SO1, le contact SY/1 et le relais auxiliaire KO (seulement pour MOD).
L'ouverture s'avère interdite tant que le disjoncteur se trouve dans la position déclenchée.
Pour réarmer le disjoncteur il faut actionner le levier spécial sur la partie frontale du moteur jusqu'à ce que le disjoncteur soit en position
ouvert.
2. Réarmement électrique avec responsabilisation de l'opérateur
A câbler (à la charge du client) le contact SO1, SO2, le contact SY/1 et le relais auxiliaire KO (seulement pour MOD).
L'ouverture est autorisée à travers le contact S02, qui doit être placé sous contrôle et peut être utilisé seulement si les informations
parvenues au responsable du poste de commande permettent d'exclure que le déclenchement est dû à un court-circuit ou bien si
les causes du court-circuit ont été éliminées.
3. Réarmement électrique toujours autorisé
A câbler (à la charge du client) le contact SO1, SO2, le contact SY/1 et le relais auxiliaire KO (seulement pour MOD).
L'ouverture est toujours autorisée à travers le contact S02.
NB : en présence d'un déclencheur magnétique, magnétothermique ou à microprocesseur, il faut localiser les causes qui ont amené le
disjoncteur en position déclenché pour éviter une refermeture dans des conditions de court-circuit. Dans tous les cas, le réarmement
manuel est toujours autorisé.
9/136 | ABB Marché tertiaire
