Schémas électriques
Accessoires électriques pour XT1...XT4

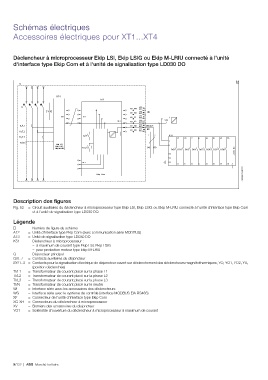

Déclencheur à microprocesseur Ekip LSI, Ekip LSIG ou Ekip M-LRIU connecté à l'unité
d'interface type Ekip Com et à l'unité de signalisation type LD030 DO

1SDC21004EF0001

Description des figures
Fig. 52 = Circuit auxiliaires du déclencheur à microprocesseur type Ekip LSI, Ekip LSIG ou Ekip M-LRIU connecté à l'unité d'interface type Ekip Com
et à l'unité de signalisation type LD030 DO.

Légende
= Numéro de figure du schéma
A12 = Unité d'interface type Ekip Com (avec communication série MODBUS)
A13 = Unité de signalisation type LD030 DO
K51 = Déclencheur à microprocesseur :
– à maximum de courant type Ekip LSI, Ekip LSIG
– pour protection moteur type Ekip M-LRIU
Q = Disjoncteur principal
Q/0..7 = Contacts auxiliaires du disjoncteur
SY/1..3 = Contacts pour la signalisation électrique de disjoncteur ouvert sur déclenchement des déclencheurs magnétothermiques, YO, YO1, YO2, YU,
(position déclenchée)
TI/L1 = Transformateur de courant placé sur la phase L1
TI/L2 = Transformateur de courant placé sur la phase L2
TI/L3 = Transformateur de courant placé sur la phase L3
TI/N = Transformateur de courant placé sur le neutre
WI = Interface série avec les accessoires des déclencheurs
WS = Interface série avec le système de contrôle (interface MODBUS EIA RS485)
XF = Connecteur de l'unité d'interface type Ekip Com
XG-XH = Connecteurs du déclencheur à microprocesseur
XV = Borniers des accessoires du disjoncteur
YO1 = Solénoïde d'ouverture du déclencheur à microprocesseur à maximum de courant
