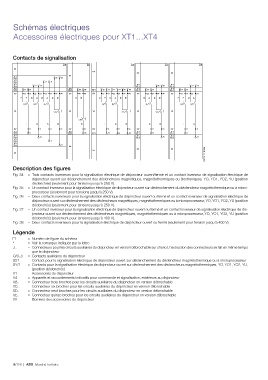

Schémas électriques
Accessoires électriques pour XT1...XT4
Contacts de signalisation
1SDC21001EF0001
Description des figures
Fig. 34 = Trois contacts inverseurs pour la signalisation électrique de disjoncteur ouvert/fermé et un contact inverseur de signalisation électrique de
disjoncteur ouvert sur déclenchement des déclencheurs magnétiques, magnétothermiques ou électroniques, YO, YO1, YO2, YU (position
déclenchée) (seulement pour tensions jusqu'à 250 V).
Fig. 35 = Un contact inverseur pour la signalisation électrique de disjoncteur ouvert sur déclenchement du déclencheur magnétothermique ou à micro-
processeur (seulement pour tensions jusqu'à 250 V).
Fig. 36 = Deux contacts inverseurs pour la signalisation électrique de disjoncteur ouvert ou fermé et un contact inverseur de signalisation électrique de
disjoncteur ouvert sur déclenchement des déclencheurs magnétiques, magnétothermiques ou à microprocesseur, YO, YO1, YO2, YU (po sition
déclenchée) (seulement pour tensions jusqu'à 250 V).
Fig. 37 = Un contact inverseur pour la signalisation électrique de disjoncteur ouvert ou fermé et un contact inverseur de signalisation électrique de dis-
joncteur ouvert sur déclenchement des déclencheurs magnétiques, magnétothermiques ou à microprocesseur, YO, YO1, YO2, YU (position
déclenchée) (seulement pour tensions jusqu'à 400 V).
Fig. 38 = Deux contacts inverseurs pour la signalisation électrique de disjoncteur ouvert ou fermé (seulement pour tension jusqu'à 400 V).
Légende
= Numéro de figure du schéma
* = Voir la remarque indiquée par la lettre
J.. = Connecteurs pour les circuits auxiliaires du disjoncteur en version débrochable sur chariot, l'extraction des connecteurs se fait en même temps
que le disjoncteur
Q/0..3 = Contacts auxiliaires du disjoncteur
S51 = Contact pour la signalisation électrique de disjoncteur ouvert sur déclenchement du déclencheur magnétothermique ou à microprocesseur
SY/1 = Contacts pour la signalisation électrique de disjoncteur ouvert sur déclenchement des déclencheurs magnétothermiques, YO, YO1, YO2, YU,
(position déclenchée)
V1 = Accessoires du disjoncteur
V4 = Appareils et raccordements indicatifs pour commande et signalisation, extérieurs au disjoncteur
XB.. = Connecteur trois broches pour les circuits auxiliaires du disjoncteur en version débrochable
XC.. = Connecteur six broches pour les circuits auxiliaires du disjoncteur en version débrochable
XD.. = Connecteur neuf broches pour les circuits auxiliaires du disjoncteur en version débrochable
XE.. = Connecteur quinze broches pour les circuits auxiliaires du disjoncteur en version débrochable
XV = Borniers des accessoires du disjoncteur
9/128 | ABB Marché tertiaire
