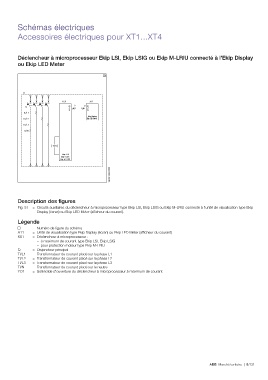

Schémas électriques
Accessoires électriques pour XT1...XT4

Déclencheur à microprocesseur Ekip LSI, Ekip LSIG ou Ekip M-LRIU connecté à l'Ekip Display
ou Ekip LED Meter

1SDC21003EF0001

Description des figures
Fig. 51 = Circuits auxiliaires du déclencheur à microprocesseur type Ekip LSI, Ekip LSIG ou Ekip M-LRIU connecté à l'unité de visualisation type Ekip
Display (écran) ou Ekip LED Meter (afficheur du courant).

Légende
= Numéro de figure du schéma
A11 = Unité de visualisation type Ekip Display (écran) ou Ekip LED Meter (afficheur du courant)
K51 = Déclencheur à microprocesseur :
– à maximum de courant type Ekip LSI, Ekip LSIG
– pour protection moteur type Ekip M-LRIU
Q = Disjoncteur principal
TI/L1 = Transformateur de courant placé sur la phase L1
TI/L2 = Transformateur de courant placé sur la phase L2
TI/L3 = Transformateur de courant placé sur la phase L3
TI/N = Transformateur de courant placé sur le neutre
YO1 = Solénoïde d'ouverture du déclencheur à microprocesseur à maximum de courant

ABB Marché tertiaire | 9/131
