P. 1089

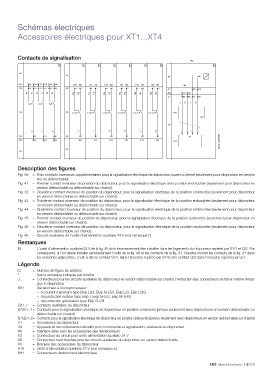

Schémas électriques
Accessoires électriques pour XT1...XT4
Contacts de signalisation
104 102 114 112 124 122 134 132 142 144 152 154
104 102 114 112 124 122 134 132 142 144 152 154
101 111 121 131 141 151
1SDC21002EF0001
101 111 121 131 141 151
Description des figures
Fig. 39 = Trois contacts inverseurs supplémentaires pour la signalisation électrique de disjoncteur ouvert ou fermé (seulement pour disjoncteur en version
fixe ou débrochable).
Fig. 41 = Premier contact inverseur de position du disjoncteur, pour la signalisation électrique de la position embrochée (seulement pour disjoncteur en
version débrochable ou débrochable sur chariot).
Fig. 42 = Deuxième contact inverseur de position du disjoncteur, pour la signalisation électrique de la position embrochée (seulement pour disjoncteur
en version débrochable ou débrochable sur chariot).
Fig. 43 = Troisième contact inverseur de position du disjoncteur, pour la signalisation électrique de la position embrochée (seulement pour disjoncteur
en version débrochable ou débrochable sur chariot).
Fig. 44 = Quatrième contact inverseur de position du disjoncteur, pour la signalisation électrique de la position embrochée (seulement pour disjoncteur
en version débrochable ou débrochable sur chariot).
Fig. 45 = Premier contact inverseur de position du disjoncteur, pour la signalisation électrique de la position sectionnée (seulement pour disjoncteur en
version débrochable sur chariot).
Fig. 46 = Deuxième contact inverseur de position du disjoncteur, pour la signalisation électrique de la position sectionnée (seulement pour disjoncteur
en version débrochable sur chariot).
Fig. 48 = Circuits auxiliaires de l'unité d'alimentation auxiliaire 24 V (voir remarque E).
Remarques
E) L'unité d'alimentation auxiliaire 24 V de la fig. 48 doit nécessairement être installée dans les logements du disjoncteur repérés par SY/1 et Q/2. Par
conséquent, si l'on désire installer simultanément l'unité de la fig. 48 et les contacts de la fig. 31, il faudra monter les contacts de la fig. 31 dans
les encoches adjacentes ; c'est-à-dire le contact SY/1 dans l'encoche repérée par SY/2 et le contact Q/2 dans l'encoche repérée par Q/1.
Légende
= Numéro de figure du schéma
* = Voir la remarque indiquée par la lettre
J.. = Connecteurs pour les circuits auxiliaires du disjoncteur en version débrochable sur chariot, l'extraction des connecteurs se fait en même temps
que le disjoncteur
K51 = Déclencheur à microprocesseur :
– à courant maximum type Ekip LS/I, Ekip N-LS/I, Ekip LSI, Ekip LSIG
– de protection moteur type Ekip I, Ekip M-LIU, Ekip M-LRIU
– de protection générateur type Ekip G-LSI
Q/0..7 = Contacts auxiliaires du disjoncteur
S75I/1..4 = Contacts pour la signalisation électrique de disjoncteur en position embroché (prévus seulement avec disjoncteurs en version débrochable ou
débrochable sur chariot)
S75E/1-2= Contacts pour la signalisation électrique de disjoncteur en position débroché (prévus seulement avec disjoncteurs en version débrochable sur chariot)
V1 = Accessoires du disjoncteur
V4 = Appareils et raccordements indicatifs pour commande et signalisation, extérieurs au disjoncteur
WI = Interface série avec les accessoires des déclencheurs
X3 = Connecteur du circuit pour unité alimentation auxiliaire 24 V
XD.. = Connecteur neuf broches pour les circuits auxiliaires du disjoncteur en version débrochable
XV = Borniers des accessoires du disjoncteur
A18 = Unité d'alimentation auxiliaire 24 V (voir remarque E)
XH1 = Connecteurs déclencheur électronique
ABB Marché tertiaire | 9/129
