P. 1084

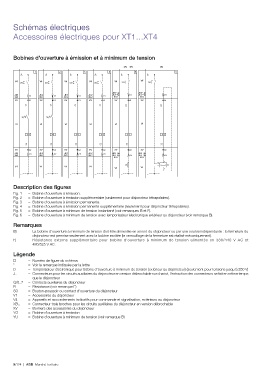

Schémas électriques
Accessoires électriques pour XT1...XT4





Bobines d'ouverture à émission et à minimum de tension

































Description des figures
Fig. 1 = Bobine d'ouverture à émission.
Fig. 2 = Bobine d'ouverture à émission supplémentaire (seulement pour disjoncteur tétrapolaires).
Fig. 3 = Bobine d'ouverture à émission permanente.
Fig. 4 = Bobine d'ouverture à émission permanente supplémentaire (seulement pour disjoncteur tétrapolaires).
Fig. 5 = Bobine d'ouverture à minimum de tension instantané (voir remarques B et F).
Fig. 6 = Bobine d'ouverture à minimum de tension avec temporisateur électronique extérieur au disjoncteur (voir remarque B).

Remarques
B) La bobine d'ouverture à minimum de tension doit être alimentée en amont du disjoncteur ou par une source indépendante : la fermeture du
disjoncteur est permise seulement avec la bobine excitée (le verrouillage de la fermeture est réalisé mécaniquement).
F) Résistance externe supplémentaire pour bobine d'ouverture à minimum de tension alimentée en 380/440  V AC et
480/525 V AC.

Légende
= Numéro de figure du schéma
* = Voir la remarque indiquée par la lettre
D = Temporisateur électronique pour bobine d'ouverture à minimum de tension (extérieur au disjoncteur) (seulement pour tensions jusqu'à 250 V)
J.. = Connecteurs pour les circuits auxiliaires du disjoncteur en version débrochable sur chariot, l'extraction des connecteurs se fait en même temps
que le disjoncteur
Q/0..7 = Contacts auxiliaires du disjoncteur
R = Résistance (voir remarque F)
SO = Bouton-poussoir ou contact d'ouverture du disjoncteur
V1 = Accessoires du disjoncteur
V4 = Appareils et raccordements indicatifs pour commande et signalisation, extérieurs au disjoncteur
XB.. = Connecteur trois broches pour les circuits auxiliaires du disjoncteur en version débrochable
XV = Borniers des accessoires du disjoncteur
YO = Bobine d'ouverture à émission
YU = Bobine d'ouverture à minimum de tension (voir remarque B)












9/124 | ABB Marché tertiaire
