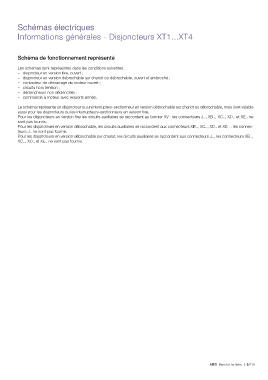

Schémas électriques
Informations générales - Disjoncteurs XT1...XT4





Schéma de fonctionnement représenté
Les schémas sont représentés dans les conditions suivantes :
– disjoncteur en version fixe, ouvert ;
– disjoncteur en version débrochable sur chariot ou débrochable, ouvert et embroché ;
– contacteur de démarrage du moteur ouvert ;
– circuits hors tension ;
– déclencheurs non déclenchés ;
– commande à moteur avec ressorts armés.

Le schéma représente un disjoncteur ou un interrupteur-sectionneur en version débrochable sur chariot ou débrochable, mais il est valable
aussi pour les disjoncteurs ou les interrupteurs-sectionneurs en version fixe.
Pour les disjoncteurs en version fixe les circuits auxiliaires se raccordent au bornier XV : les connecteurs J.., XB.., XC.., XD.. et XE.. ne
sont pas fournis.
Pour les disjoncteurs en version débrochable, les circuits auxiliaires se raccordent aux connecteurs XB.., XC.., XD.. et XE.. : les connec-
teurs J.. ne sont pas fournis.
Pour les disjoncteurs en version débrochable sur chariot, les circuits auxiliaires se raccordent aux connecteurs J.., les connecteurs XB..,
XC.., XD.. et XE.. ne sont pas fournis.




























































ABB Marché tertiaire | 9/119
