Page 1097 - 1TXH000220C0301 - Marche Tertiaire Ed2014
P. 1097

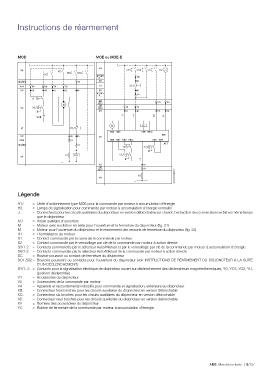

Instructions de réarmement
MOD MOE ou MOE-E
1SDC21016EF0001
Légende
A17 = Unité d'actionnement type MOE pour la commande par moteur à accumulation d'énergie
H2 = Lampe de signalisation pour commande par moteur à accumulation d'énergie verrouillé
J.. = Connecteurs pour les circuits auxiliaires du disjoncteur en version débrochable sur chariot, l'extraction des connecteurs se fait en même temps
que le disjoncteur
KO = Relais auxiliaire d'ouverture
M = Moteur avec excitation en série pour l'ouverture et la fermeture du disjoncteur (fig. 21)
M = Moteur pour l'ouverture du disjoncteur et le réarmement des ressorts de fermeture du disjoncteur (fig. 22)
R1 = Thermistance du moteur
S1 = Contact commandé par la came de la commande par moteur
S2 = Contact commandé par le verrouillage par clé de la commande par moteur à action directe
S3/1-2 = Contacts commandés par le sélecteur Auto/Manual et par le verrouillage par clé de la commande par moteur à accumulation d'énergie
S6/1-2 = Contacts commandés par le sélecteur Auto/Manual de la commande par moteur à action directe
SC = Bouton-poussoir ou contact de fermeture du disjoncteur
SO1,S02 = Boutons-poussoirs ou contacts pour l'ouverture du disjoncteur (voir INSTRUCTIONS DE RÉARMEMENT DU DISJONCTEUR À LA SUITE
D'UN DÉCLENCHEMENT)
SY/1..3 = Contacts pour la signalisation électrique de disjoncteur ouvert sur déclenchement des déclencheurs magnétothermiques, YO, YO1, YO2, YU,
(position déclenchée)
V1 = Accessoires du disjoncteur
V2 = Accessoires de la commande par moteur
V4 = Appareils et raccordements indicatifs pour commande et signalisation, extérieurs au disjoncteur
XB.. = Connecteur trois broches pour les circuits auxiliaires du disjoncteur en version débrochable
XC.. = Connecteur six broches pour les circuits auxiliaires du disjoncteur en version débrochable
XD.. = Connecteur neuf broches pour les circuits auxiliaires du disjoncteur en version débrochable
XV = Borniers des accessoires du disjoncteur
YC = Bobine de fermeture de la commande par moteur à accumulation d'énergie
ABB Marché tertiaire | 9/137
