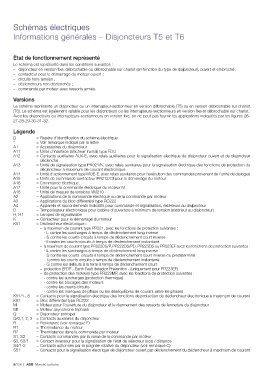

Schémas électriques
Informations générales – Disjoncteurs T5 et T6
État de fonctionnement représenté
Le schéma est représenté dans les conditions suivantes :
– disjoncteur en version fixe, débrochable ou débrochable sur chariot (en fonction du type de disjoncteur), ouvert et embroché ;
– contacteur pour le démarrage du moteur ouvert ;
– circuits hors tension ;
– déclencheurs non déclenchés ;
– commande par moteur avec ressorts armés.
Versions
Le schéma représente un disjoncteur ou un interrupteur-sectionneur en version débrochable (T5) ou en version débrochable sur chariot
(T6). Le schéma est également valable pour les disjoncteurs ou les interrupteurs-sectionneurs en version fixe et débrochable sur chariot.
Avec les disjoncteurs ou interrupteurs-sectionneurs en version fixe, on ne peut pas fournir les applications indiquées par les figures 26-
27-28-29-30-31-32.
Légende
= Repère d'identification du schéma électrique
* = Voir remarque indiqué par la lettre
A1 = Accessoires du disjoncteur
A11 = Unité d'interface (afficheur frontal) type FDU
A12 = Contacts auxiliaires AUX-E, avec relais auxiliaires pour la signalisation électrique de disjoncteur ouvert et de disjoncteur
déclenché
A13 = Unité de signalisation type PR021/K, avec relais auxiliaires pour la signalisation électrique des fonctions de protection du
déclencheur à maximum de courant électronique
A14 = Unité d'actionnement type MOE-E, avec relais auxiliaires pour l'exécution des commandes provenant de l'unité de dialogue
A15 = Unité de commande contacteur PR212/CI pour le démarrage du moteur
A16 = Commande électrique.
A17 = Unité pour la commande électrique du moteur M
A18 = Unité de mesure de tensions VM210
A2 = Applications de la commande électrique ou de la commande par moteur
A3 = Applications du bloc différentiel type RC222
A4 = Appareils et raccordements indicatifs pour commande et signalisation, extérieurs au disjoncteur
D = Temporisateur électronique pour bobine d'ouverture à minimum de tension (extérieur au disjoncteur)
H, H1 = Lampes de signalisation
K = Contacteur pour le démarrage du moteur
K51 = Déclencheur électronique :
–
à maximum de courant type PR221, avec les fonctions de protection suivantes :
- L contre les surcharges à temps de déclenchement long inverse
- S contre les courts-circuits à temps de déclenchement court inverse
- I contre les courts-circuits à temps de déclenchement instantané
–
à maximum de courant type PR222DS/P, PR222DS/PD, PR223DS ou PR223EF avec les fonctions de protection suivantes :
- L contre les surcharges à temps de déclenchement long inverse
- S contre les courts-circuits à temps de déclenchement court inverse ou prédéterminé
- I contre les courts-circuits à temps de déclenchement instantané
- G contre les défauts à la terre à temps de déclenchement court
– protection EFDP - Earth Fault detector Prevention - (uniquement pour PR223EF)
–
de protection des moteurs type PR222MP, avec les fonctions de protection suivantes :
- contre les surcharges (protection thermique)
- contre les blocages des moteurs
- contre les courts-circuits
- contre les manques de phase ou les déséquilibres de courant entre les phases
K51/1...8 = Contacts pour la signalisation électrique des fonctions de protection du déclencheur électronique à maximum de courant
K87 = Bloc différentiel type RC222
M = Moteur pour l'ouverture du disjoncteur et le réarmement des ressorts de fermeture du disjoncteur
M1 = Moteur asynchrone triphasé
Q = Disjoncteur principal
Q/0,1, 2, 3 = Contacts auxiliaires du disjoncteur
R = Résistance (voir remarque F)
R1 = Thermistance du moteur
R2 = Thermistance dans la commande par moteur
S1, S2 = Contacts commandés par la came de la commande par moteur
S3, S3/1 = Contact inverseur pour la signalisation de l'état du sélecteur local / distance
S4/1-2 = Contacts actionnés par la poignée rotative du disjoncteur (voir remarque C)
S51 Contacts pour la signalisation électrique de disjoncteur ouvert par déclenchement du déclencheur à maximum de courant
=
9/138 | ABB Marché tertiaire
