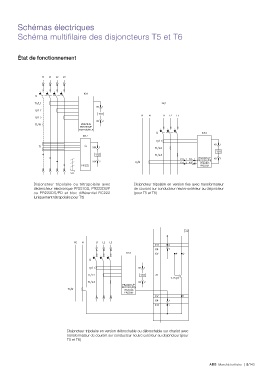

Schémas électriques
Schéma multifilaire des disjoncteurs T5 et T6





État de fonctionnement

















PR221DS
PR222DS/P
PR222DS/PD-A







RC222



Disjoncteur tripolaire ou tétrapolaire avec Disjoncteur tripolaire en version fixe avec transformateur
déclencheur électronique PR221DS, PR222DS/P de courant sur conducteur neutre extérieur au disjoncteur
ou PR222DS/PD et bloc différentiel RC222 (pour T5 et T6)
(uniquement tétrapolaire pour T5)



































Disjoncteur tripolaire en version débrochable ou débrochable sur chariot avec
transformateur de courant sur conducteur neutre extérieur au disjoncteur (pour
T5 et T6)
