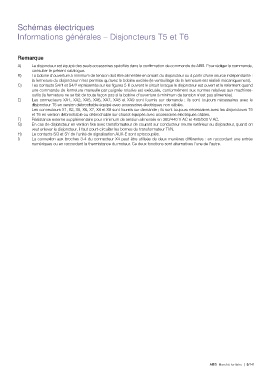

Schémas électriques
Informations générales – Disjoncteurs T5 et T6
Remarque
A) Le disjoncteur est équipé des seuls accessoires spécifiés dans la confirmation de commande de ABB. Pour rédiger la commande,
consulter le présent catalogue.
B) La bobine d'ouverture à minimum de tension doit être alimentée en amont du disjoncteur ou à partir d'une source indépendante :
la fermeture du disjoncteur n'est permise qu'avec la bobine excitée (le verrouillage de la fermeture est réalisé mécaniquement).
C) Les contacts S4/1 et S4/2 représentés sur les figures 5-6 ouvrent le circuit lorsque le disjoncteur est ouvert et le referment quand
une commande de fermeture manuelle par poignée rotative est exécutée, conformément aux normes relatives aux machines-
outils (la fermeture ne se fait de toute façon pas si la bobine d'ouverture à minimum de tension n'est pas alimentée).
E) Les connecteurs XA1, XA2, XA5, XA6, XA7, XA8 et XA9 sont fournis sur demande ; ils sont toujours nécessaires avec le
disjoncteur T5 en version débrochable équipé avec accessoires électriques non câblés.
Les connecteurs X1, X2, X5, X6, X7, X8 et X9 sont fournis sur demande ; ils sont toujours nécessaires avec les disjoncteurs T5
et T6 en version débrochable ou débrochable sur chariot équipés avec accessoires électriques câbles.
F) Résistance externe supplémentaire pour minimum de tension alimentée en 380/440 V AC et 480/500 V AC.
G) En cas de disjoncteur en version fixe avec transformateur de courant sur conducteur neutre extérieur au disjoncteur, quand on
veut enlever le disjoncteur, il faut court-circuiter les bornes du transformateur TI/N.
H) Le contacts SQ et SY de l'unité de signalisation AUX-E sont optocouplés.
I) La connexion aux broches 3-4 du connecteur X4 peut être utilisée de deux manières différentes : en raccordant une entrée
numériques ou en raccordant la thermistance du moteur. Ce deux fonctions sont alternatives l'une de l'autre.
