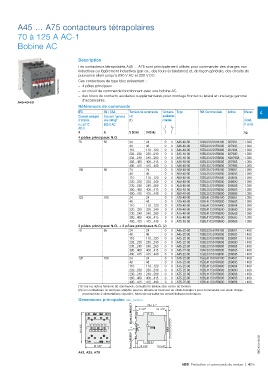

A45 … A75 contacteurs tétrapolaires

70 à 125 A AC-1
Bobine AC

Description
Les contacteurs tétrapolaires A45 ... A75 sont principalement utilisés pour commander des charges non
inductives ou légèrement inductives (par ex., des fours à résistance) et, de façon générale, des circuits de
puissance allant jusqu'à 690 V AC et 220 V DC.
1SBC580873F0301 – 4 pôles principaux
Ces contacteurs de type bloc présentent :
– un circuit de commande fonctionnant avec une bobine AC
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
d'accessoires.
A45-40-00
Références de commande
IEC UL / CSA Tension de commande Contacts Type Réf. Commerciale Article Masse 4
Courant assigné Courant "general Uc auxiliaires
d’emploi use rating" (1) montés Cond.
? = 40 °C 600 V AC (1 pce)
AC-1
A A V 50 Hz V 60 Hz kg
4 pôles principaux N.O.
70 65 24 24 0 0 A45-40-00 1SBL331201R8100 207981 1.390
48 48 0 0 A45-40-00 1SBL331201R8300 207983 1.390
110 110…120 0 0 A45-40-00 1SBL331201R8400 207984 1.390
220…230 230…240 0 0 A45-40-00 1SBL331201R8000 207980 1.390
230…240 240…260 0 0 A45-40-00 1SBL331201R8800 H207988 1.390
380…400 400…415 0 0 A45-40-00 1SBL331201R8500 207985 1.390
400…415 415…440 0 0 A45-40-00 1SBL331201R8600 207986 1.390
100 80 24 24 0 0 A50-40-00 1SBL351201R8100 208681 1.390
48 48 0 0 A50-40-00 1SBL351201R8300 208683 1.390
110 110…120 0 0 A50-40-00 1SBL351201R8400 208684 1.390
220…230 230…240 0 0 A50-40-00 1SBL351201R8000 208680 1.390
230…240 240…260 0 0 A50-40-00 1SBL351201R8800 208688 1.390
380…400 400…415 0 0 A50-40-00 1SBL351201R8500 208685 1.390
400…415 415…440 0 0 A50-40-00 1SBL351201R8600 208686 1.390
125 105 24 24 0 0 A75-40-00 1SBL411201R8100 209581 1.390
48 48 0 0 A75-40-00 1SBL411201R8300 209583 1.390
110 110…120 0 0 A75-40-00 1SBL411201R8400 209584 1.390
220…230 230…240 0 0 A75-40-00 1SBL411201R8000 209580 1.390
230…240 240…260 0 0 A75-40-00 1SBL411201R8800 209588 1.390
380…400 400…415 0 0 A75-40-00 1SBL411201R8500 209585 1.390
400…415 415…440 0 0 A75-40-00 1SBL411201R8600 209586 1.390
2 pôles principaux N.O. + 2 pôles principaux N.C. (2)
70 65 24 24 0 0 A45-22-00 1SBL331501R8100 208081 1.400
48 48 0 0 A45-22-00 1SBL331501R8300 208083 1.400
110 110…120 0 0 A45-22-00 1SBL331501R8400 208084 1.400
220…230 230…240 0 0 A45-22-00 1SBL331501R8000 208080 1.400
230…240 240…260 0 0 A45-22-00 1SBL331501R8800 208088 1.400
380…400 400…415 0 0 A45-22-00 1SBL331501R8500 208085 1.400
400…415 415…440 0 0 A45-22-00 1SBL331501R8600 208086 1.400
125 105 24 24 0 0 A75-22-00 1SBL411501R8100 209681 1.400
48 48 0 0 A75-22-00 1SBL411501R8300 209683 1.400
110 110…120 0 0 A75-22-00 1SBL411501R8400 209684 1.400
220…230 230…240 0 0 A75-22-00 1SBL411501R8000 209680 1.400
230…240 240…260 0 0 A75-22-00 1SBL411501R8800 209688 1.400
380…400 400…415 0 0 A75-22-00 1SBL411501R8500 209685 1.400
400…415 415…440 0 0 A75-22-00 1SBL411501R8600 209686 1.400
(1) Pour les autres tensions de commande, consulter le tableau des codes de tension.
(2) Ces contacteurs ne sont pas adaptés pour un démarreur inverseur ou étoile-triangle ni pour commander une seule charge
provenant de 2 alimentations séparées. Merci de consulter les caractéristiques techniques.
Dimensions principales mm, inches 119.5 4.7"
35 mm x 15 EN/IEC 60715 6 0.24" 6.5 0.26"

110 4.33" 0.16"
4
75 mm EN/IEC 60715

92 3.62" 10 0.39" 10 0.39" 1SBC101377S0301
A45, A50, A75

ABB Protection et commande de moteur | 4/25
