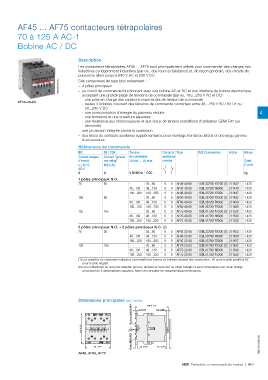

AF45 ... AF75 contacteurs tétrapolaires

70 à 125 A AC-1
Bobine AC / DC

Description
Les contacteurs tétrapolaires AF45 ... AF75 sont principalement utilisés pour commander des charges non
inductives ou légèrement inductives (par ex., des fours à résistance) et, de façon générale, des circuits de
puissance allant jusqu'à 690 V AC et 220 V DC.
1SBC582703F0301 – 4 pôles principaux
Ces contacteurs de type bloc présentent :
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique
acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC)
- une prise en charge des variations importantes de tension de commande
AF45-40-00
- seules 3 bobines couvrant des tensions de commande comprises entre 48...250 V 50 / 60 Hz ou
20...250 V DC
- une consommation d'énergie du panneau réduite 4
- une fermeture et une ouverture séparées
- une résistance aux microcoupures et aux creux de tension (conditions d'utilisation SEMI F47 sur
demande).
– une protection intégrée contre la surtension
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
d'accessoires.
Références de commande
IEC UL / CSA Tension Contacts Type Réf. Commerciale Article Masse
Courant assigné Courant "general de commande auxiliaires
d’emploi use rating" Uc min. ... Uc max. montés Cond.
? = 40 °C 600 V AC (1 pce)
AC-1
A A V 50/60 Hz V DC kg
4 pôles principaux N.O.
70 65 - 20…60 0 0 AF45-40-00 1SBL337201R7200 (1) 211442 1.420
48…130 48…130 0 0 AF45-40-00 1SBL337201R6900 211449 1.420
100…250 100…250 0 0 AF45-40-00 1SBL337201R7000 211447 1.420
100 80 - 20…60 0 0 AF50-40-00 1SBL357201R7200 (1) 211482 1.420
48…130 48…130 0 0 AF50-40-00 1SBL357201R6900 211489 1.420
100…250 100…250 0 0 AF50-40-00 1SBL357201R7000 211480 1.420
125 105 - 20…60 0 0 AF75-40-00 1SBL417201R7200 (1) 211532 1.420
48…130 48…130 0 0 AF75-40-00 1SBL417201R6900 211539 1.420
100…250 100…250 0 0 AF75-40-00 1SBL417201R7000 211530 1.420
2 pôles principaux N.O. + 2 pôles principaux N.C. (2)
70 65 - 20…60 0 0 AF45-22-00 1SBL337501R7200 (1) 211452 1.420
48…130 48…130 0 0 AF45-22-00 1SBL337501R6900 211459 1.420
100…250 100…250 0 0 AF45-22-00 1SBL337501R7000 211457 1.420
125 105 - 20…60 0 0 AF75-22-00 1SBL417501R7200 (1) 211542 1.420
48…130 48…130 0 0 AF75-22-00 1SBL417501R6900 211549 1.420
100…250 100…250 0 0 AF75-22-00 1SBL417501R7000 211540 1.420
(1) Les polarités de connexion indiquées à proximité des bornes de bobines doivent être respectées : A1 pour le pôle positif et A2
pour le pôle négatif.
(2) Ces contacteurs ne sont pas adaptés pour un démarreur inverseur ou étoile-triangle ni pour commander une seule charge
provenant de 2 alimentations séparées. Merci de consulter les caractéristiques techniques.

Dimensions principales mm, inches 119.5 4.7"
35 mm x 15 EN/IEC 60715 6 0.24" 6.5 0.26"

110 4.33" 0.16"
4
75 mm EN/IEC 60715

92 3.62" 10 0.39" 10 0.39" 1SBC101379S0301
AF45, AF50, AF75

ABB Protection et commande de moteur | 4/27
