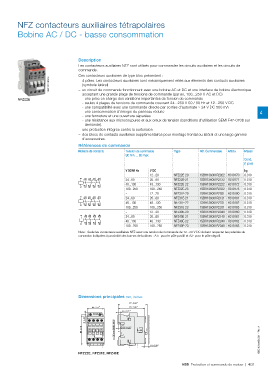

NFZ contacteurs auxiliaires tétrapolaires
Bobine AC / DC - basse consommation

Description
Les contacteurs auxiliaires NFZ sont utilisés pour commander les circuits auxiliaires et les circuits de
commande.
Ces contacteurs auxiliaires de type bloc présentent :
1SBC101104F0014 – 4 pôles. Les contacteurs auxiliaires sont mécaniquement reliés aux éléments des contacts auxiliaires
(symbole latéral)
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique
acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC)
NFZ22E - une prise en charge des variations importantes de tension de commande
- seules 4 plages de tensions de commande couvrant 24...250 V 50 / 60 Hz et 12...250 V DC
- une compatibilité avec une commande directe par sorties d'automate = 24 V DC 500 mA
- une consommation d'énergie du panneau réduite 4
- une fermeture et une ouverture séparées
- une résistance aux microcoupures et aux creux de tension (conditions d'utilisation SEMI F47-0706 sur
demande).
– une protection intégrée contre la surtension
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
d'accessoires.
Références de commande
Nombre de contacts Tension de commande Type Réf. Commerciale Article Masse
Uc min. ... Uc max.
Cond.
(1 pce)
V 50/60 Hz V DC kg
– 12...20 NFZ22E-20 1SBH136001R2022 H310170 0.310
A1 13 21 31 43
NO NC NC NO 24...60 20...60 NFZ22E-21 1SBH136001R2122 H310171 0.310
48...130 48...130 NFZ22E-22 1SBH136001R2222 H310172 0.310
NO NC NC NO
A2 14 22 32 44
100...250 100...250 NFZ22E-23 1SBH136001R2322 H310173 0.310
– 12...20 NFZ31E-20 1SBH136001R2031 H310180 0.310
A1 13 21 33 43
NO NC NO NO 24...60 20...60 NFZ31E-21 1SBH136001R2131 H310181 0.310
48...130 48...130 NFZ31E-22 1SBH136001R2231 H310182 0.310
NO NC NO NO
A2 14 22 34 44
100...250 100...250 NFZ31E-23 1SBH136001R2331 H310183 0.310
– 12...20 NFZ40E-20 1SBH136001R2040 H310160 0.310
A1 13 23 33 43
NO NO NO NO 24...60 20...60 NFZ40E-21 1SBH136001R2140 H310161 0.310
48...130 48...130 NFZ40E-22 1SBH136001R2240 H310162 0.310
NO NO NO NO
A2 14 24 34 44
100...250 100...250 NFZ40E-23 1SBH136001R2340 H310163 0.310
Note : Seuls les contacteurs auxiliaires NFZ avec une tension de commande de 12...20 V DC doivent respecter les polarités de
connexion indiquées à proximité des bornes de bobines : A1+ pour le pôle positif et A2- pour le pôle négatif.

Dimensions principales mm, inches
77 3.03"
35 1.38"
45 1.77" 71 2.80" 2 x
ø 4.2 0.17"
5.5 0.22" M4 8-32 UNC
6 0.24"
80 3.15" 35 mm EN/IEC 60715 5.5 0.22" 60 2.36" 70 2.76"
5 0.20" 1SBC101559S0301 - Rév. A

10 0.39"
5 0.20"
NFZ22E, NFZ31E, NFZ40E
