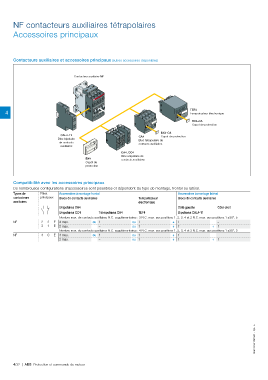

NF contacteurs auxiliaires tétrapolaires
Accessoires principaux

Contacteurs auxiliaires et accessoires principaux (autres accessoires disponibles)

Contacteur auxiliaire NF

4 TEF4
Temporisateur électronique
BX4-CA
Capot de protection
BX4-CA
CAL4-11 Capot de protection
Bloc bipolaire CA4
Bloc tétrapolaire de
de contacts contacts auxiliaires
auxiliaires
CA4, CC4
Bloc unipolaire de
BX4 contacts auxiliaires
Capot de
protection

Compatibilité avec les accessoires principaux
De nombreuses configurations d’accessoires sont possibles et dépendent du type de montage, frontal ou latéral.
Types de Pôles Accessoires à montage frontal Accessoires à montage latéral
contacteurs principaux Blocs de contacts auxiliaires Temporisateur Blocs de contacts auxiliaires
auxiliaires électronique
Unipolaires CA4 Côté gauche Côté droit
Unipolaires CC4 Tétrapolaires CA4 TEF4 Bipolaires CAL4-11
Nombre max. de contacts auxiliaires N.C. supplémentaires : 3 N.C. max. aux positions 1, 2, 3, 4 et 2 N.C. max. aux positions 1 ±30°, 5
NF 2 2 E 4 max. ou 1 ou 1 + 1 –
3 1 E 2 max. – ou 1 + 1 + 1
Nombre max. de contacts auxiliaires N.C. supplémentaires : 4 N.C. max. aux positions 1, 2, 3, 4 et 3 N.C. max. aux positions 1 ±30°, 5
NF 4 0 E 4 max. ou 1 ou 1 + 1 –
2 max. – ou 1 + 1 + 1
