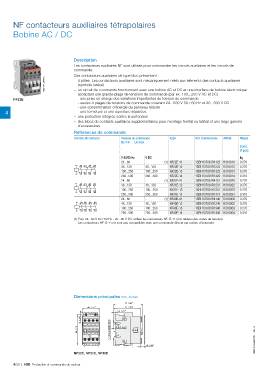

NF contacteurs auxiliaires tétrapolaires
Bobine AC / DC

Description
Les contacteurs auxiliaires NF sont utilisés pour commander les circuits auxiliaires et les circuits de
commande.
Ces contacteurs auxiliaires de type bloc présentent :
1SBC101104F0014 – 4 pôles. Les contacteurs auxiliaires sont mécaniquement reliés aux éléments des contacts auxiliaires
(symbole latéral)
– un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique
acceptant une grande plage de tensions de commande (par ex. 100...250 V AC et DC)
NF22E - une prise en charge des variations importantes de tension de commande
- seules 4 plages de tensions de commande couvrant 24...500 V 50 / 60 Hz et 20...500 V DC
- une consommation d'énergie du panneau réduite
4 - une fermeture et une ouverture séparées.
– une protection intégrée contre la surtension
– des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme
d'accessoires.
Références de commande
Nombre de contacts Tension de commande Type Réf. Commerciale Article Masse
Uc min. ... Uc max.
Cond.
(1 pce)
V 50/60 Hz V DC kg
24...60 - (1) NF22E-41 1SBH137001R4122 H310010 0.270
A1 13 21 31 43
NO NC NC NO 48...130 48...130 NF22E-12 1SBH137001R1222 H310012 0.270
100...250 100...250 NF22E-13 1SBH137001R1322 H310013 0.270
NO NC NC NO
A2 14 22 32 44
250...500 250...500 NF22E-14 1SBH137001R1422 H310014 0.310
24...60 - (1) NF31E-41 1SBH137001R4131 H310020 0.270
A1 13 21 33 43
NO NC NO NO 48...130 48...130 NF31E-12 1SBH137001R1231 H310022 0.270
100...250 100...250 NF31E-13 1SBH137001R1331 H310023 0.270
NO NC NO NO
A2 14 22 34 44
250...500 250...500 NF31E-14 1SBH137001R1431 H310024 0.310
24...60 - (1) NF40E-41 1SBH137001R4140 H310000 0.270
A1 13 23 33 43
NO NO NO NO 48...130 48...130 NF40E-12 1SBH137001R1240 H310002 0.270
100...250 100...250 NF40E-13 1SBH137001R1340 H310003 0.270
NO NO NO NO
A2 14 24 34 44
250...500 250...500 NF40E-14 1SBH137001R1440 H310004 0.310
(1) Pour 24...60 V 50 / 60 Hz - 20...60 V DC, utiliser les contacteurs NF..E-11 (voir tableau des codes de tension).
Les contacteurs NF..E-11 ne sont pas compatibles avec une commande directe par sorties d'automate.

Dimensions principales mm, inches
77 3.03"
35 1.38"
45 1.77" 71 2.80" 2 x
ø 4.2 0.17"
5.5 0.22" M4 8-32 UNC
6 0.24"
80 3.15" 35 mm EN/IEC 60715 5.5 0.22" 60 2.36" 70 2.76"
5 0.20" 1SBC101558S0301 - Rév. A

10 0.39"
5 0.20"
NF22E, NF31E, NF40E
