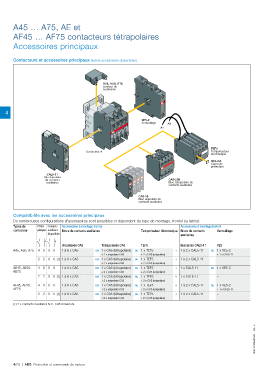

A45 … A75, AE et

AF45 … AF75 contacteurs tétrapolaires
Accessoires principaux

Contacteurs et accessoires principaux (autres accessoires disponibles)

RV5, RC5, RT5
Limiteur de
surtension

4

VE5-2
Verrouillage A2
A1

TEF5
Contacteur A Temporisateur
électronique
BX4-CA
Capot de
protection
CAL5-11
Bloc bipolaire
de contacts CA5-22E
auxiliaires Bloc tétrapolaire de
contacts auxiliaires
CA5-10
Bloc unipolaire de
contacts auxiliaires

Compatibilité avec les accessoires principaux
De nombreuses configurations d’accessoires sont possibles et dépendent du type de montage, frontal ou latéral.
Types de Pôles Contacts Accessoires à montage frontal Accessoires à montage latéral
contacteur principaux auxiliaires Blocs de contacts auxiliaires Temporisateur électronique Blocs de contacts Verrouillage
disponibles auxiliaires

Unipolaires CA5 Tétrapolaires CA5 TEF5 Bipolaires CAL5-11 VE5
A45, A50, A75 4 0 0 0 1 à 6 x CA5 ou 1 x CA5 (tétrapolaire) ou 1 x TEF5 + 1 à 2 x CAL5-11 ou 1 x VE5-2
+ 2 x unipolaire CA5 + 2 x CA5 (unipolaire) + 1 x CAL5-11
2 2 0 0 (1) 1 à 6 x CA5 ou 1 x CA5 (tétrapolaire) ou 1 x TEF5 + 1 à 2 x CAL5-11 –
+ 2 x unipolaire CA5 + 2 x CA5 (unipolaire)
AE45, AE50, 4 0 0 0 1 à 6 x CA5 ou 1 x CA5 (tétrapolaire) ou 1 x TEF5 + 1 x CAL5-11 ou 1 x VE5-2
AE75 + 2 x unipolaire CA5 + 2 x CA5 (unipolaire)
2 2 0 0 (1) 1 à 6 x CA5 ou 1 x CA5 (tétrapolaire) ou 1 x TEF5 + 1 x CAL5-11 –
+ 2 x unipolaire CA5 + 2 x CA5 (unipolaire)
AF45, AF50, 4 0 0 0 1 à 6 x CA5 ou 1 x CA5 (tétrapolaire) ou 1 x TEF5 + 1 à 2 x CAL5-11 ou 1 x VE5-2
AF75 + 2 x unipolaire CA5 + 2 x CA5 (unipolaire) + 1 x CAL5-11
2 2 0 0 (1) 1 à 6 x CA5 ou 1 x CA5 (tétrapolaire) ou 1 x TEF5 + 1 à 2 x CAL5-11 –
+ 2 x unipolaire CA5 + 2 x CA5 (unipolaire)
(1) 2 x contacts auxiliaires N.C. CA5 maximum.

1SBC101394S0301 - Rév. A

4/28 | ABB Protection et commande de moteur
