7/10 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

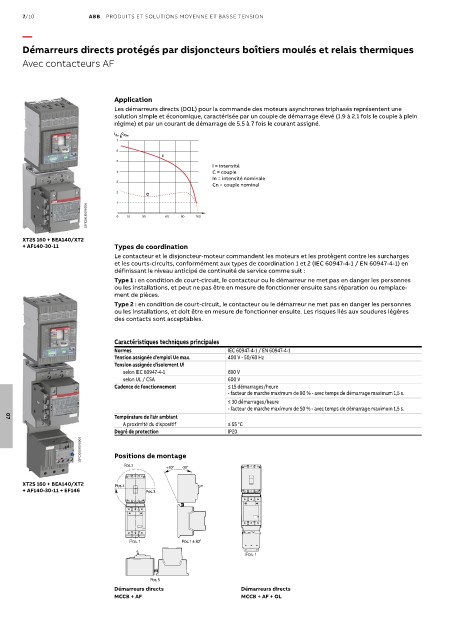

Démarreurs directs protégés par disjoncteurs boîtiers moulés et relais thermiques

Avec contacteurs AF

Application
Les démarreurs directs (DOL) pour la commande des moteurs asynchrones triphasés représentent une
solution simple et économique, caractérisée par un couple de démarrage élevé (1.9 à 2.1 fois le couple à plein
régime) et par un courant de démarrage de 5.5 à 7 fois le courant assigné.
I C
/In /Cn
7
6
I
5
I = intensité
4 C = couple
In = intensité nominale
3
Cn = couple nominal
2
C
1
1SFC101191V0001 0 10 30 60 80 100

XT2S 160 + BEA140/XT2
+ AF140-30-11 Types de coordination
Le contacteur et le disjoncteur-moteur commandent les moteurs et les protègent contre les surcharges
et les courts-circuits, conformément aux types de coordination 1 et 2 (IEC 60947-4-1 / EN 60947-4-1) en
définissant le niveau anticipé de continuité de service comme suit :
Type 1 : en condition de court-circuit, le contacteur ou le démarreur ne met pas en danger les personnes
ou les installations, et peut ne pas être en mesure de fonctionner ensuite sans réparation ou remplace-
ment de pièces.
Type 2 : en condition de court-circuit, le contacteur ou le démarreur ne met pas en danger les personnes
ou les installations, et doit être en mesure de fonctionner ensuite. Les risques liés aux soudures légères
des contacts sont acceptables.

Caractéristiques techniques principales
Normes IEC 60947-4-1 / EN 60947-4-1
Tension assignée d'emploi Ue max. 400 V - 50/60 Hz
Tension assignée d'isolement Ui
selon IEC 60947-4-1 690 V
selon UL / CSA 600 V
Cadence de fonctionnement ≤ 15 démarrages/heure
- facteur de marche maximum de 80 % - avec temps de démarrage maximum 1,5 s.
≤ 30 démarrages/heure
- facteur de marche maximum de 50 % - avec temps de démarrage maximum 1,5 s.
Température de l'air ambiant
07
A proximité du dispositif ≤ 55 °C
Degré de protection IP20
1SFC101190V0001 Positions de montage

Pos. 2 +30° -30°

XT2S 160 + BEA140/XT2 Pos. 4
+ AF140-30-11 + EF146 Pos. 3

Pos. 1 Pos. 1 ± 30°

Pos. 1

Pos. 5
Démarreurs directs Démarreurs directs
MCCB + AF MCCB + AF + OL
